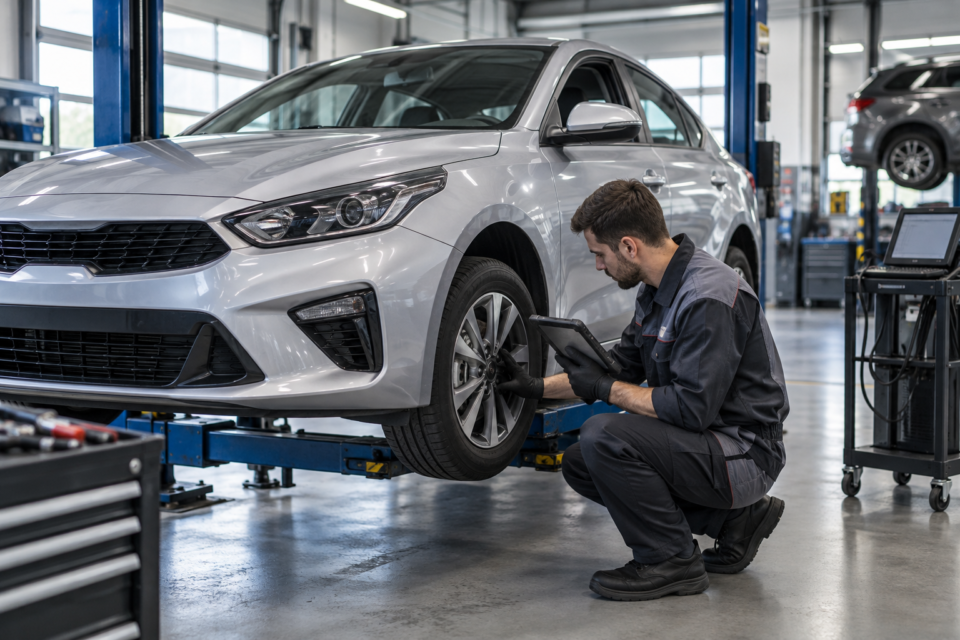

Лампа ABS после запуска должна погаснуть, когда блок управления завершит самопроверку. Если индикатор остаётся включённым или появляется во время движения, антиблокировочная функция обычно отключается, хотя обычная гидравлическая часть тормозов продолжает работать. Причиной нередко становится датчик скорости колеса, но менять его по одному значку на панели нельзя: такой же сигнал дают повреждённая проводка, загрязнённое магнитное кольцо, люфт подшипника, низкое напряжение и неисправность блока. Последовательная диагностика ABS позволяет найти конкретный участок цепи и не покупать исправные детали.
Что означает горящая лампа ABS
Электронный блок сравнивает скорость всех колёс и следит за цепями. При некорректном сигнале он сохраняет код и отключает регулирование давления. Вместе с ABS могут стать недоступны система стабилизации и противобуксовочная функция. Если одновременно горит красная лампа тормозной системы или изменилась педаль, движение прекращают.
- запишите, когда загорелась лампа: сразу после запуска или после начала движения;
- проверьте напряжение аккумулятора и состояние основных предохранителей;
- не стирайте код до чтения стоп-кадра и текущих данных;
- осмотрите шины: разные размеры и большое различие давления искажают скорости;
- учтите недавние работы со ступицей, приводом, тормозами или подвеской.
На скользкой дороге дистанцию увеличивают. Практические меры собраны в материале о подготовке автомобиля к скользкой дороге.
Сначала прочитайте ошибки правильным сканером
Адаптер, который видит только двигатель, может не подключаться к тормозному блоку. Нужен прибор с поддержкой ABS конкретной модели. Код задаёт направление проверки, а не называет виновную деталь. «Обрыв цепи» требует контроля разъёма и проводов, «неверный сигнал» — сравнения скоростей и осмотра кольца.

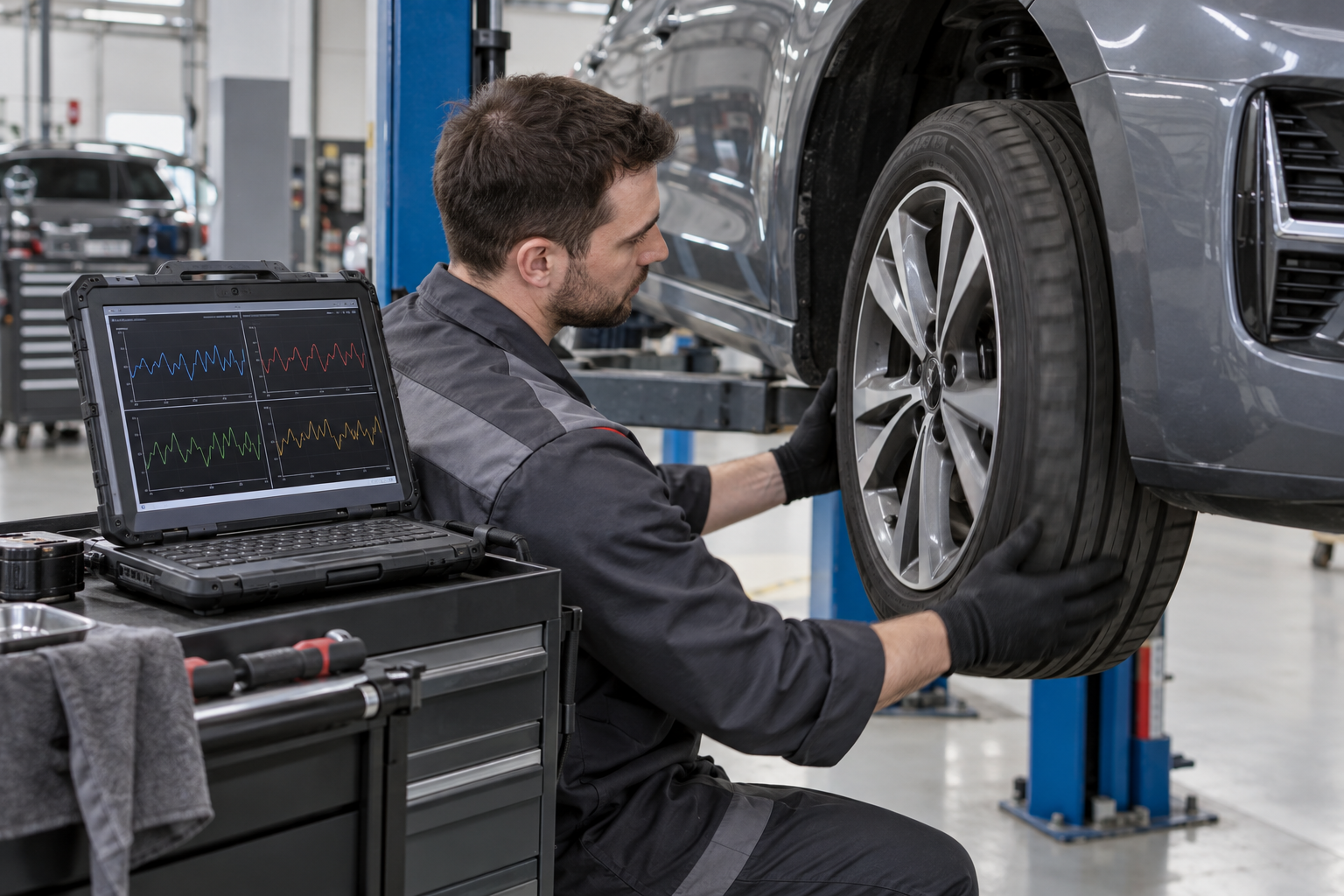

Затем откройте поток данных и сравните четыре скорости на малой скорости в безопасном месте либо на подъёмнике по заводской процедуре. Все значения должны расти плавно и почти одновременно. Один канал, который периодически падает до нуля, скачет или начинает показывать позже остальных, помогает локализовать проблему. Однако одинаковое неверное значение на нескольких колёсах может быть следствием связи, питания или неподходящего диагностического параметра.
Как осмотреть датчик, разъём и проводку

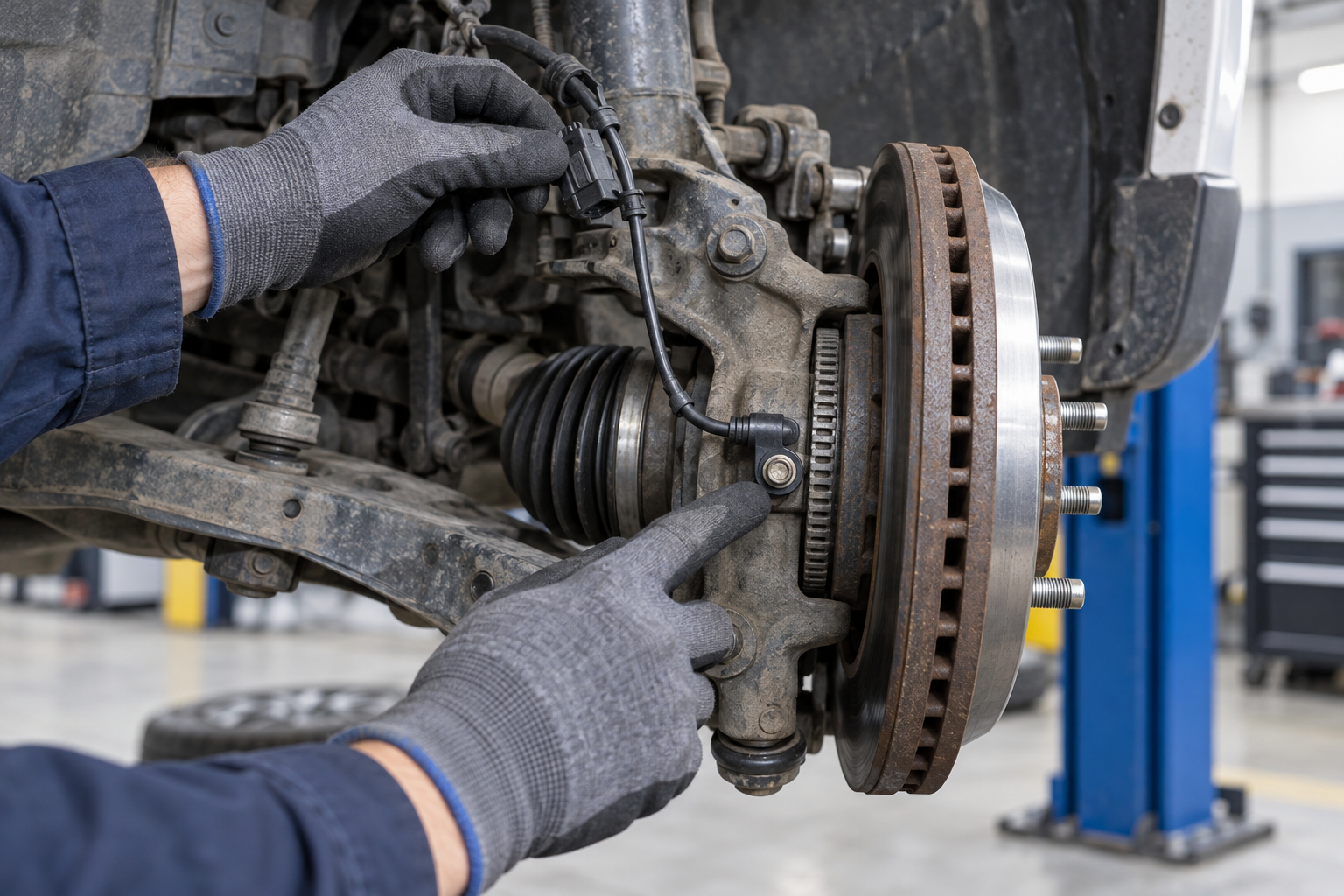

Автомобиль надёжно фиксируют, а для доступа снизу применяют подъёмник или опоры. Одного домкрата недостаточно. Провод датчика прослеживают от ступицы до кузовного разъёма: он не должен быть натянут, пережат подкрылком, перетёрт о пружину или касаться вращающихся деталей. Особое внимание уделяют местам крепления клипс и участку, который изгибается при повороте руля.
Разъём размыкают при выключенном зажигании. Внутри ищут влагу, налёт, погнутые контакты и слабую фиксацию. Изоляция может выглядеть целой при переломе жилы, поэтому участок проверяют по схеме, слегка меняя положение жгута. Прокалывать изоляцию иглой нежелательно: отверстие пропускает влагу.
Датчики бывают пассивными и активными. Проверка сопротивления подходит не каждому типу. Для активного датчика важны питание, масса и форма сигнала; их измеряют по схеме производителя. Осциллограф показывает пропуски точнее мультиметра, но результат сравнивают с эталоном системы.
Ступица и задающее кольцо
Сигнал формируется по зубчатому или магнитному кольцу. На современных ступичных подшипниках магнитная дорожка часто встроена в уплотнение и внешне почти незаметна. Подшипник, установленный магнитной стороной наружу, повреждённая дорожка или металлическая стружка вызывают пропуски сигнала. При подборе ступичного подшипника нужно заранее уточнять наличие кольца ABS и правильную сторону установки.
Колесо вращают вручную и оценивают равномерность сигнала. Большой люфт меняет зазор между датчиком и кольцом, поэтому одновременно проверяют подшипник. Ржавчину под посадочной площадкой датчика удаляют аккуратно: она способна приподнять корпус и увеличить зазор. Скалывать загрязнение ударом по чувствительному наконечнику нельзя. Повреждённое магнитное кольцо обычно требует замены узла, в который оно встроено.
Контроль после ремонта
- Восстановите проводку штатным сечением, герметизацией и маршрутом.
- Закрепите все клипсы, оставив запас для поворота колеса.
- Сотрите код только после устранения подтверждённой причины.
- Проверьте скорости колёс в потоке данных на повторной поездке.
- Убедитесь, что лампы гаснут, а код не возвращается.
Неисправность считают устранённой не после выключения индикатора, а после самопроверки, дорожного контроля и повторного чтения памяти. Если сигнал стабилен, но код возвращается, проверяют питание блока, массу, сеть обмена и условия из заводской документации. Такой порядок отделяет дефект датчика от проводки и механики ступицы, сокращая время ремонта и сохраняя штатную работу систем безопасности.
