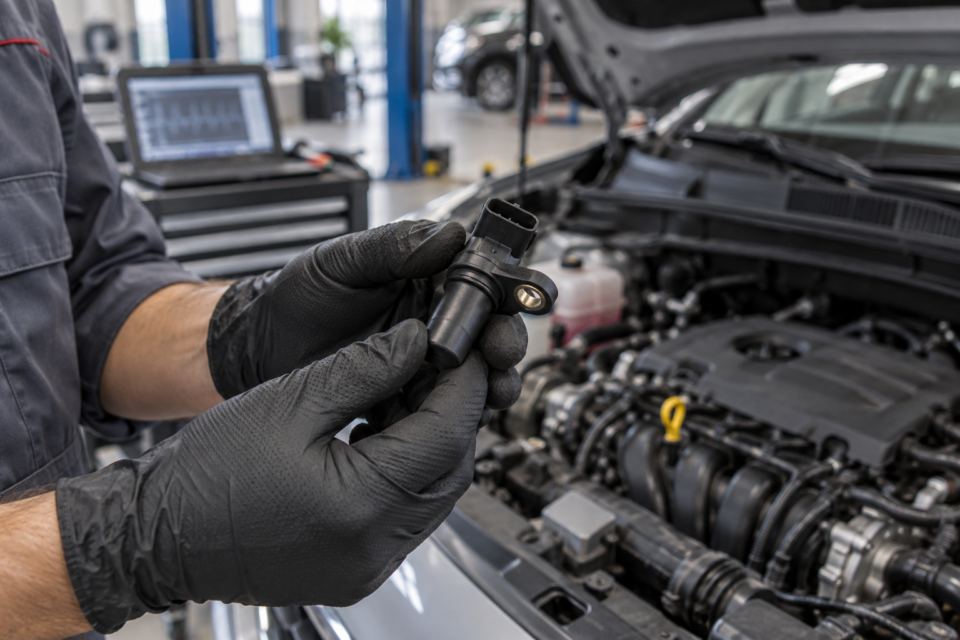

Датчик положения коленчатого вала сообщает блоку управления скорость и положение коленвала, помогая синхронизировать впрыск и зажигание. Когда импульсы пропадают или искажаются, двигатель может долго запускаться, внезапно глохнуть либо вообще не заводиться. Похожие признаки дают слабый аккумулятор, проводка и топливная система, поэтому датчик коленвала корейского автомобиля не заменяют только по коду ошибки.
Какие симптомы указывают на датчик коленвала
Типичный сценарий — мотор работает холодным, после прогрева останавливается и снова запускается лишь через несколько минут. Возможны нестабильный запуск и отсутствие показаний оборотов при прокрутке стартером. Код цепи описывает отклонение, но не доказывает поломку самого датчика.
- стартер вращает двигатель, но контроллер не видит частоту вращения;
- мотор внезапно глохнет после нагрева или на неровной дороге;
- неисправность возникает после ремонта рядом с жгутом проводов;
- в памяти есть ошибка сигнала, диапазона или синхронизации;
- на разъёме заметны масло, влага, коррозия или слабая фиксация.
Если двигатель глохнет только на холостом ходу, сначала полезно выполнить диагностику причин остановки двигателя на холостом ходу. Загрязнённый дроссель, подсос воздуха и неверная топливная коррекция способны создать похожую картину, хотя сигнал коленвала остаётся исправным.
Подготовка к безопасной проверке
Расположение датчика уточняют по схеме конкретного двигателя: он может стоять возле шкива, маховика или блока цилиндров. Машину фиксируют, отключают зажигание и дают узлам остыть. Для доступа снизу используют подъёмник или надёжные опоры. Щупы и провода приборов нельзя приближать к ремням, вентиляторам и шкивам при прокрутке.

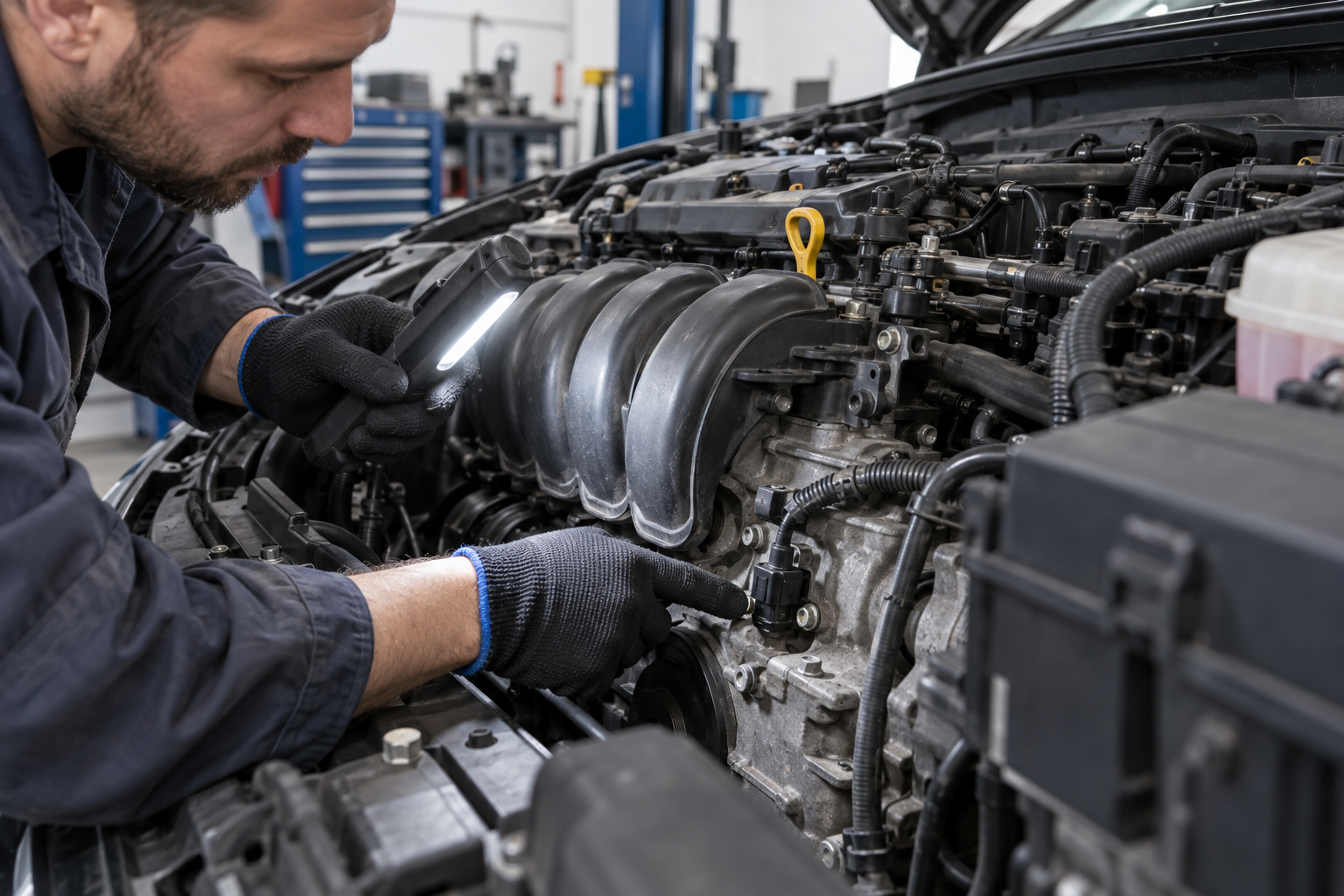

Осмотр разъёма, проводки и задающего диска
Разъём отсоединяют при выключенном зажигании. Проверяют защёлку, контакты, следы воды, зелёный налёт и масло. Жгут просматривают возле кронштейнов, горячего выпуска и мест прежнего ремонта. Скрутки и универсальные соединители требуют внимания.
Корпус датчика должен быть закреплён без перекоса. Проверяют посадочную поверхность, уплотнение и зазор, если он регулируется. Повреждённый зуб задающего диска или неверная установка деталей ГРМ искажают импульсы даже при исправном датчике.
Что показывает диагностический сканер
Считывают коды с сохранёнными параметрами, затем смотрят поток данных. При прокрутке блок должен отображать обороты. Нулевое значение усиливает подозрение на отсутствующий сигнал, но причиной бывают обрыв цепи и недостаточное питание контроллера.
Низкое напряжение меняет скорость стартера, поэтому выполняют проверку напряжения генератора и состояния питания. Проверяют просадку при запуске, клеммы и массу двигателя.
Проверка мультиметром и осциллографом
Тип датчика определяют по схеме. Индуктивный элемент обычно формирует переменное напряжение, а датчик Холла получает питание и выдаёт цифровой сигнал. Универсальное измерение сопротивления подходит не всем конструкциям. Номиналы и распиновку берут из документации для точного двигателя.

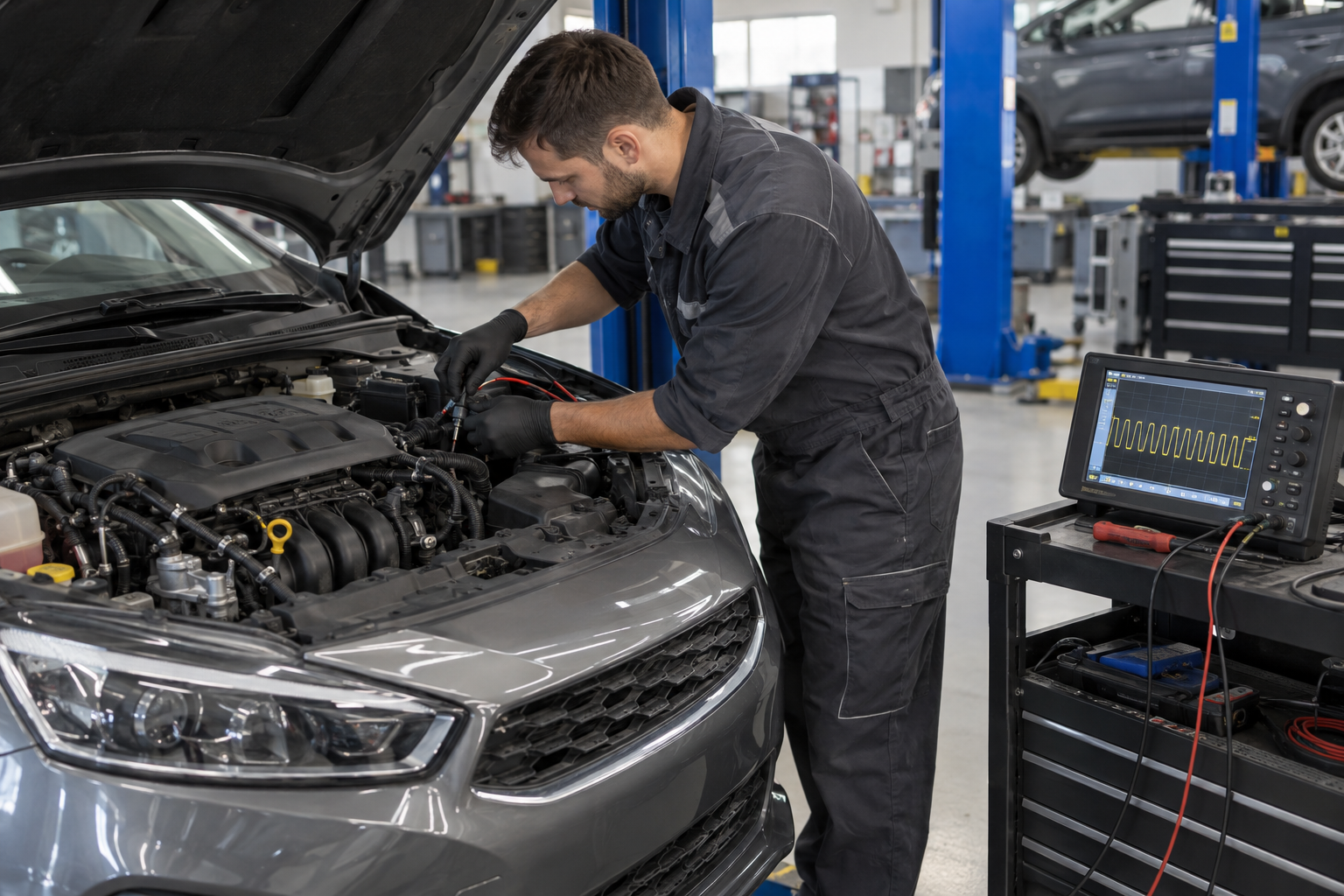

На датчике Холла проверяют питание, массу и переключение сигнала. Для индуктивного оценивают обмотку и амплитуду при прокрутке. Осциллограф показывает выпавшие импульсы, помехи и изменение сигнала после нагрева. Применяют переходники, которые не раздвигают контакты разъёма.
Как подтвердить неисправность и заменить датчик
Вывод делают по совокупности данных: питание исправно, жгут выдерживает проверку, задающий диск не повреждён, а сигнал отсутствует или искажён. Исчезновение ошибки после шевеления разъёма скорее указывает на контакт или надлом провода.
- Сверьте новый датчик по VIN, коду двигателя и оригинальному номеру.
- Сравните длину корпуса, разъём, крепление и уплотнительное кольцо.
- Очистите посадочное место и затяните крепёж установленным моментом.
- Уложите провод в штатные держатели вдали от горячих и подвижных деталей.
- Удалите коды, выполните контрольный запуск и повторно считайте параметры.
После ремонта двигатель проверяют холодным и прогретым, потому что температурный отказ может не проявиться сразу. Сканером убеждаются, что код не возвращается, обороты при запуске читаются стабильно, а жгут не реагирует на осторожное перемещение. Если сигнал исправен, а запуск остаётся затруднённым, диагностику продолжают по топливной системе, зажиганию, компрессии и синхронизации. Такой порядок позволяет отличить неисправный датчик коленвала от повреждённой цепи или механической причины и не тратить деньги на замену исправных деталей.
