Датчик педали тормоза, который также называют выключателем стоп-сигналов, передаёт важный сигнал нескольким системам. По нему загораются задние фонари, разрешается перевод селектора из положения парковки и отключается круиз-контроль. Если контакт завис, сместился или потерял питание, стоп-сигналы могут не включаться либо гореть постоянно. Проверять узел нужно последовательно: от ламп и предохранителя до данных сканера, проводки и регулировки.
Признаки неисправности датчика педали тормоза
Самый очевидный симптом — неправильная работа стоп-сигналов. Однако одна перегоревшая лампа обычно указывает не на датчик, а на сам источник света, патрон или локальный участок проводки. Подозрение на общий выключатель сильнее, когда одновременно не работают оба основных фонаря и верхний повторитель. Постоянное свечение при отпущенной педали может быть связано с неверным зазором, разрушенным упором педали или замкнувшими контактами.
- селектор автомата не выходит из положения парковки;
- круиз-контроль не включается или самопроизвольно отключается;
- на панели появляются предупреждения ABS или системы стабилизации;
- сканер показывает несовпадение сигналов нескольких каналов датчика;
- разряжается аккумулятор из-за постоянно включённых стоп-сигналов.
Если педаль стала мягкой, изменился её ход или заметна течь, сначала нужны проверку тормозных шлангов перед заменой. Электрический выключатель не устраняет механическую неисправность тормозов.
Проверка стоп-сигналов и данных сканера
Автомобиль ставят на ровной площадке, включают стояночный тормоз и исключают движение. Помощник наблюдает за фонарями, пока водитель несколько раз нажимает и отпускает педаль. Важно оценить момент срабатывания и полное погасание.

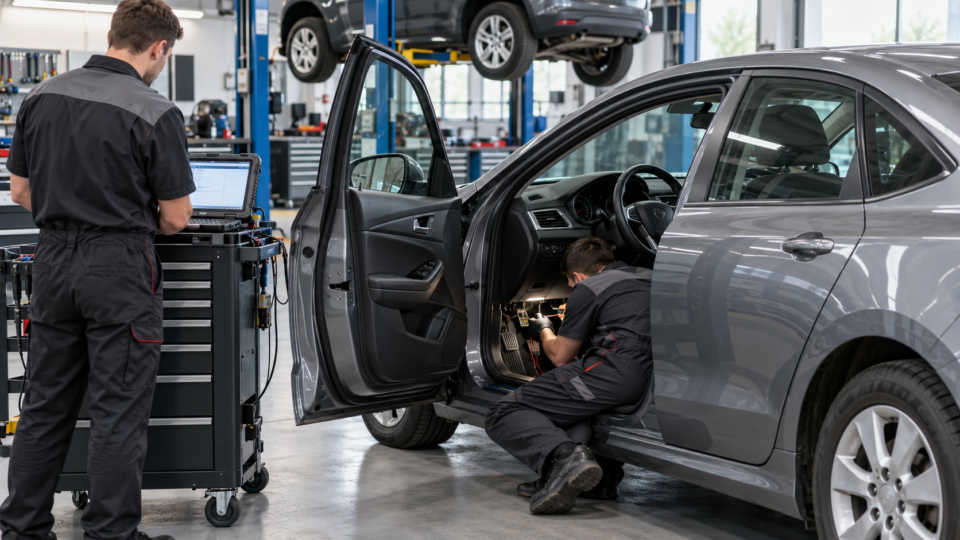

Диагностический сканер подключают при стабильном напряжении питания и открывают текущие параметры подходящего блока. Название показателя зависит от модели: это может быть состояние тормозного выключателя, сигналы Brake Switch 1 и 2 либо запрос стоп-сигналов. При отпущенной и нажатой педали значения должны меняться согласованно по алгоритму производителя. Сохранённый код ошибки и стоп-кадр записывают до очистки.
Если параметр меняется, а фонари не загораются, проверяют выходную цепь, предохранитель и лампы. Если один из двух сигналов остаётся неизменным, возможны неисправность второго канала, нарушение регулировки или обрыв провода.
Как проверить питание, датчик и проводку
Перед разборкой изучают электрическую схему: у простого выключателя может быть два контакта, а у современного датчика — четыре и более, причём часть цепей контролируется электроникой. Разъём осматривают на следы влаги, зелёный налёт, ослабленные клеммы и повреждение фиксатора. Проводка возле кронштейна не должна быть натянута, пережата облицовкой или перетёрта о край металла.

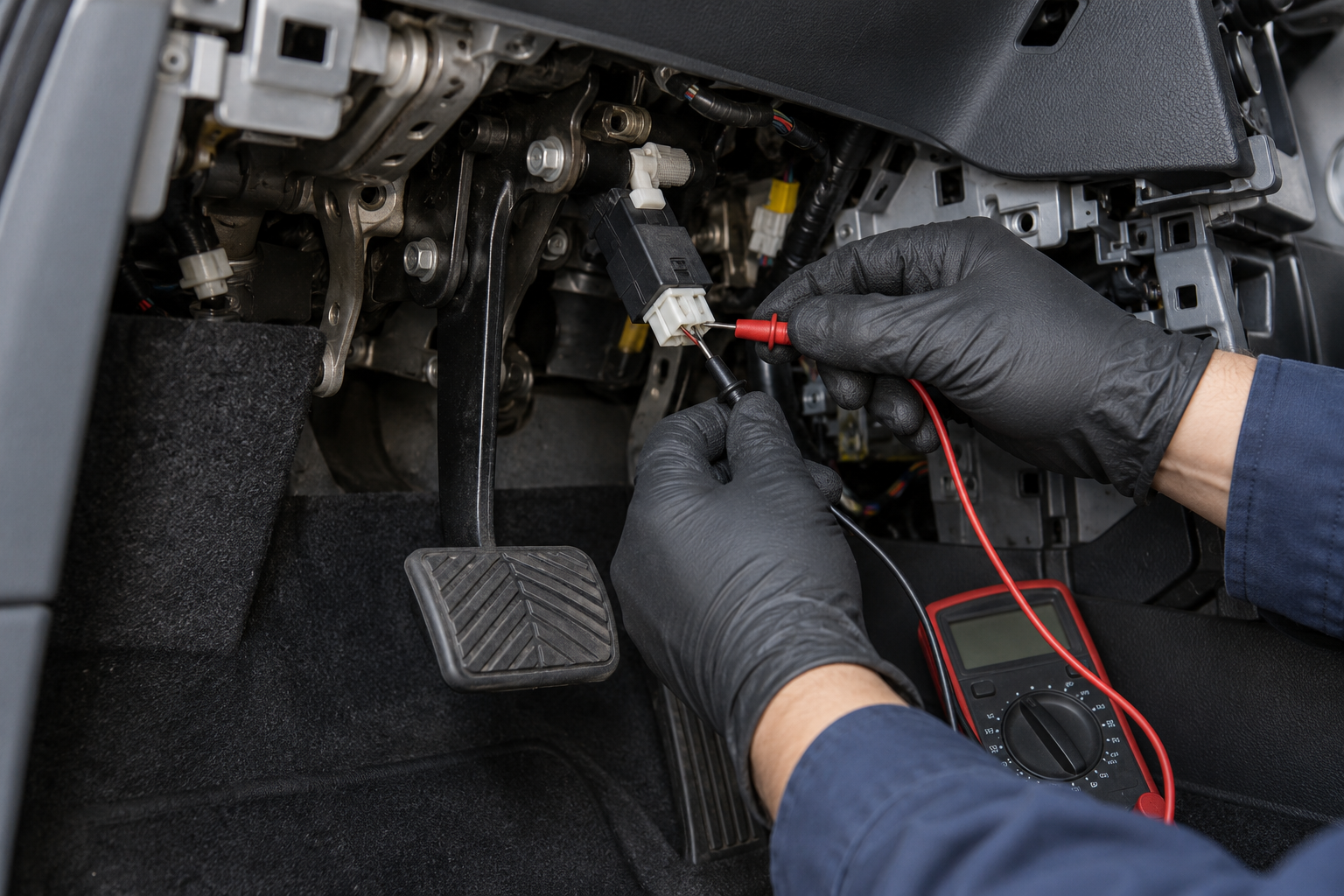

Мультиметром проверяют наличие предусмотренного питания и массы, а затем изменение сигнала при движении штока. Нельзя подавать напряжение на неизвестный контакт или использовать контрольную лампу в слаботочной сигнальной цепи: избыточная нагрузка способна повредить блок управления. Измерение сопротивления допустимо только на отключённом выключателе и тогда, когда такую проверку разрешает документация.
Показания сравнивают в крайних положениях и при медленном ходе штока. Скачки или отсутствие одного состояния указывают на износ контактов. Замену выполняют после проверки питания, массы, разъёма и жгута.
Регулировка и контроль после ремонта
Положение выключателя связано со свободным ходом педали. На одних моделях корпус вворачивается в кронштейн и фиксируется гайкой, на других используется поворотный замок или саморегулируемый шток. Точный зазор и порядок установки берут из руководства для модели и года выпуска. Нельзя утапливать шток наугад: слишком маленький зазор оставит фонари включёнными, а слишком большой задержит их срабатывание.
При замене используют совместимую деталь с правильным разъёмом, числом контактов и ходом штока. Случайные предметы вместо штатного упора и клей недопустимы.

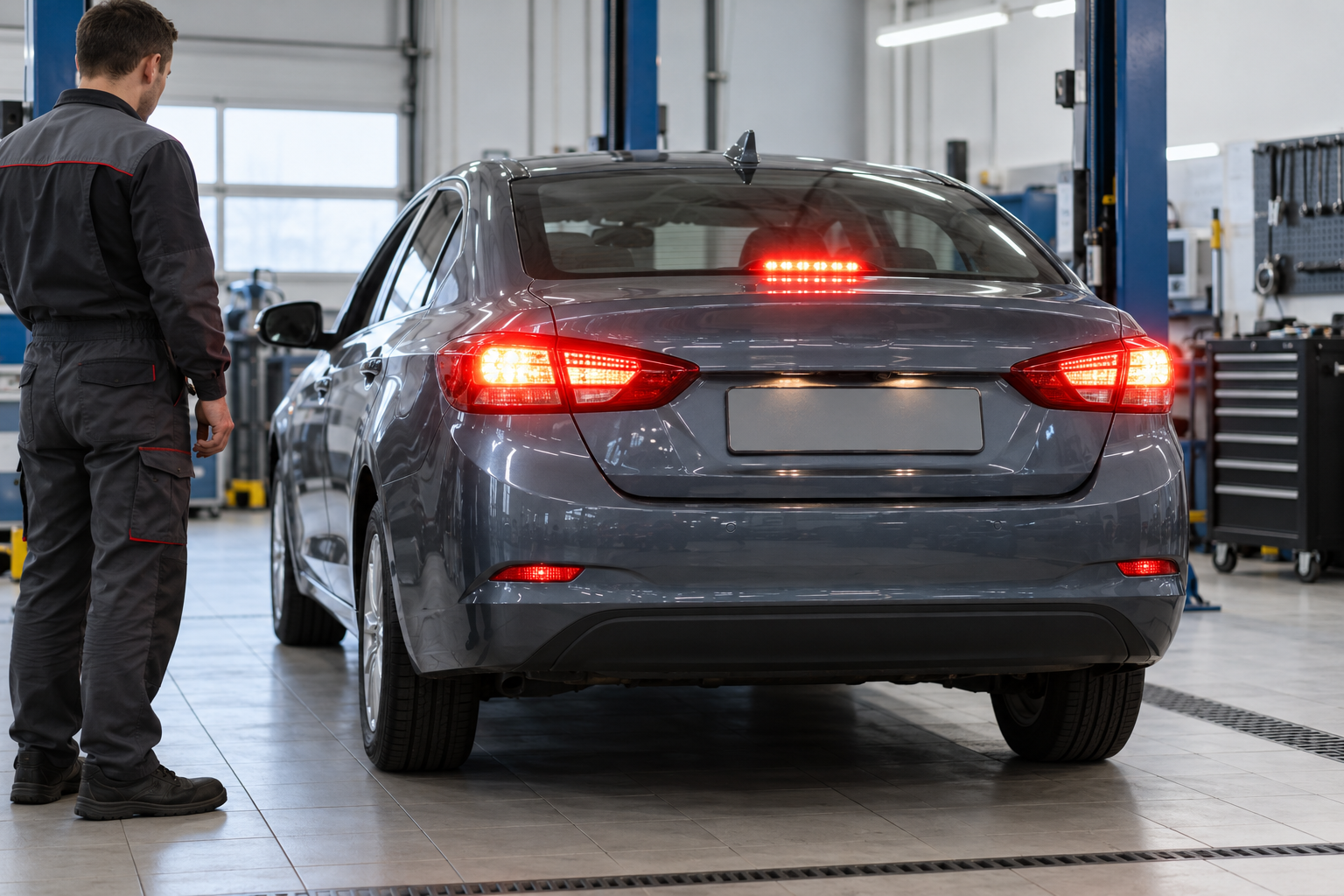

- Убедитесь, что стоп-сигналы загораются без заметной задержки.
- Проверьте их полное выключение после отпускания педали.
- Сравните оба канала в текущих данных диагностического сканера.
- Проверьте разблокировку селектора и работу круиз-контроля.
- После короткой поездки повторно считайте ошибки всех связанных блоков.
Заодно полезно выполнить проверку состояния тормозной жидкости, особенно если срок обслуживания неизвестен. Правильная диагностика датчика педали тормоза начинается с фактической работы фонарей, продолжается чтением параметров и измерениями по схеме, а заканчивается регулировкой и повторным контролем. Если стоп-сигналы работают нестабильно, селектор заблокирован или нет уверенности в назначении контактов, автомобиль безопаснее не эксплуатировать до проверки автоэлектриком.
