Исправный аккумулятор не гарантирует уверенный запуск двигателя. Ток стартера проходит через плюсовой кабель, клеммы, соединения и обратный путь по массе двигателя и кузова. Ослабленный болт, коррозия под наконечником или надлом жил увеличивают сопротивление: стартер вращается медленно, свет тускнеет, а электронные блоки могут фиксировать несвязанные ошибки по низкому напряжению. Найти такой дефект помогает измерение падения напряжения под нагрузкой, потому что обычная проверка сопротивления обесточенного провода часто не показывает проблему.
Когда проверять силовые провода и массу
Проверка нужна, если запуск то нормальный, то затяжной, щёлкает втягивающее реле, нагревается клемма или после дождя и ремонта поведение автомобиля меняется. Подозрение усиливают следы зелёного либо белого налёта, потемнение изоляции, слабая затяжка наконечника и повреждение плетёной перемычки. Но по внешнему виду нельзя уверенно судить о состоянии жил под изоляцией.
- сначала сохраните коды ошибок и условия их появления;
- проверьте заряд и состояние аккумулятора подходящим тестером;
- осмотрите плюсовую клемму, кабель к стартеру и распределительный блок;
- найдите штатные точки массы кузова, двигателя и коробки передач;
- сверьте расположение соединений со схемой конкретной модели.
Если коленвал уже вращается медленно, полезно выполнить диагностику медленного вращения стартера. Это помогает разделить неисправности батареи, кабелей, контактов и самого стартера, не заменяя детали наугад.
Как измерить падение напряжения под нагрузкой

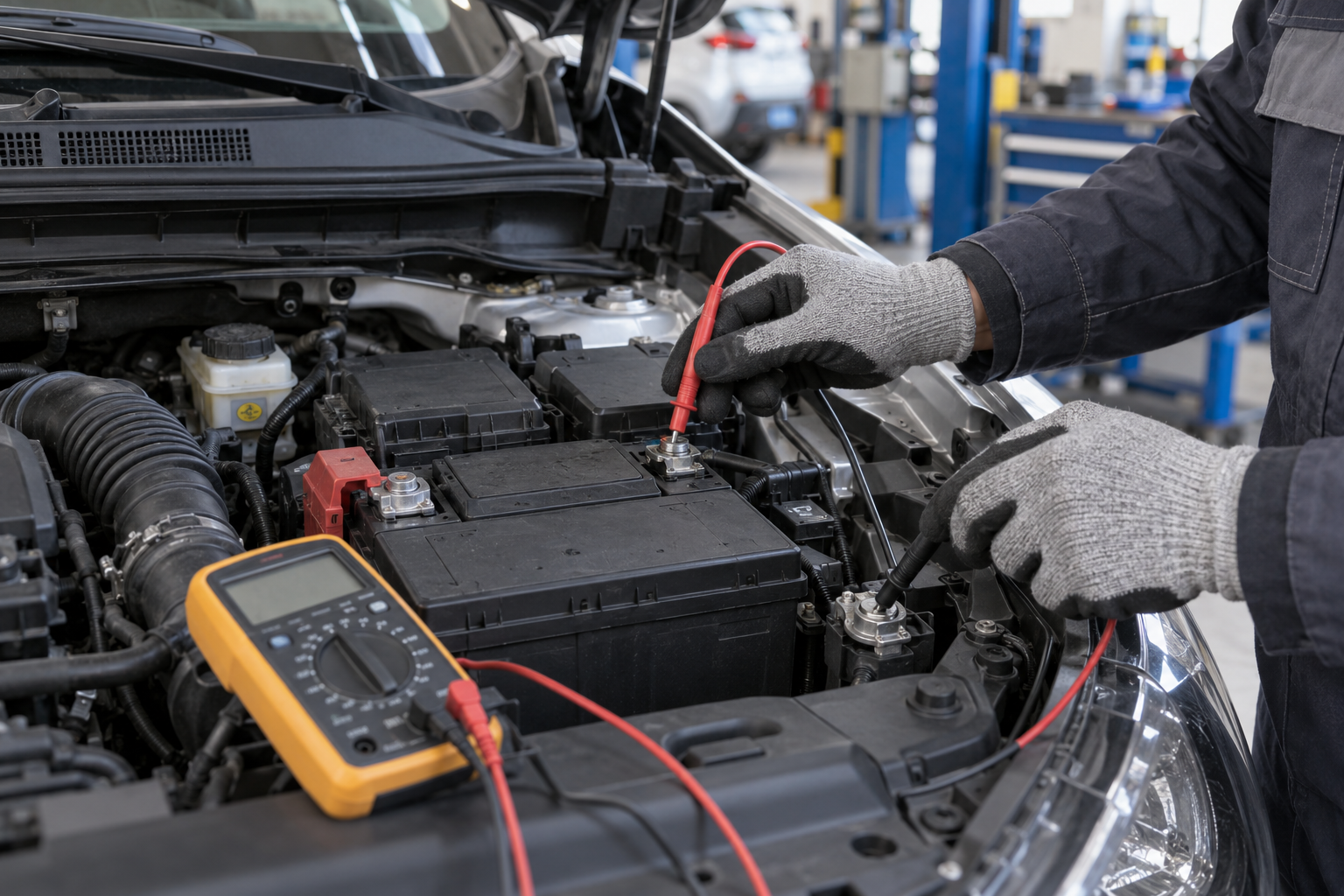

Мультиметр переводят в режим постоянного напряжения. Для проверки плюсовой стороны один щуп ставят на вывод аккумулятора, а второй — на силовой вывод потребителя. Во время прокрутки стартером прибор показывает напряжение, которое теряется на кабеле и всех соединениях между точками. Для минусовой стороны измеряют между выводом аккумулятора и металлическим корпусом двигателя либо стартера. Точные допустимые значения берут из сервисной документации: они зависят от схемы, нагрузки и условий измерения.
Помощник включает стартер на короткое время, а автомобиль должен быть надёжно зафиксирован, селектор установлен в разрешённое положение и исключён случайный запуск. Нельзя допускать касания щупом соседних металлических деталей. Если доступа к выводу стартера нет, измерение проводят по доступным участкам цепи, последовательно сужая зону поиска.
Осмотр и восстановление соединений массы

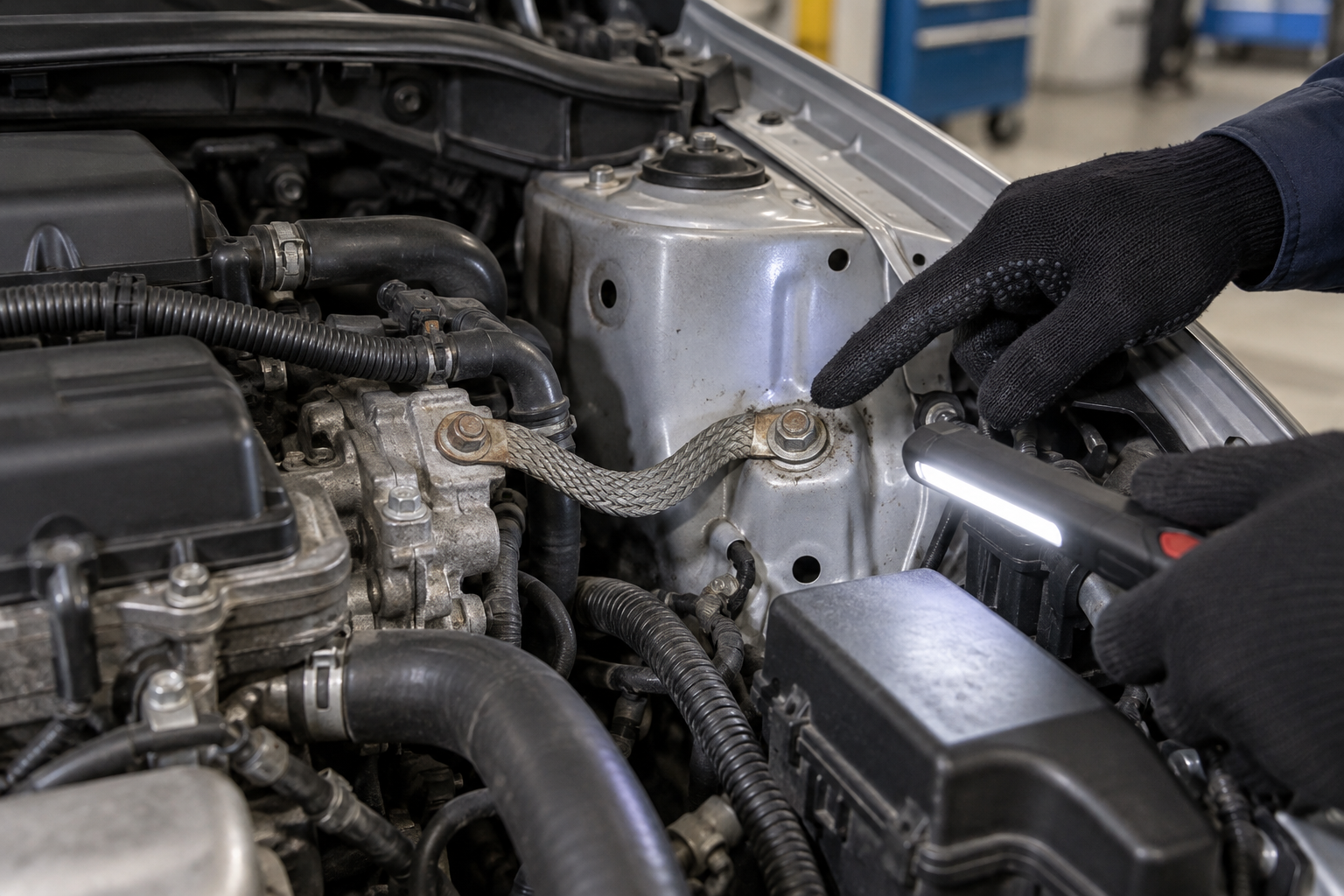

Массовый провод соединяет аккумулятор с кузовом, а двигатель — с кузовом или коробкой передач. При его повреждении ток может искать обходной путь через тонкие провода, экраны и тросы, вызывая нагрев и нестабильную работу электроники. Визуально проверяют трещины, распушённые жилы, следы перегрева, коррозию наконечников и целостность крепежа.
Перед разборкой сохраняют настройки, которые могут сброситься при отключении питания, и выполняют процедуру производителя. Контактные поверхности очищают без снятия лишнего металла, повреждённый крепёж заменяют, а болты затягивают установленным моментом. Смазка не должна оказаться между токопроводящими поверхностями, если это не предусмотрено документацией. После сборки кабель укладывают вдали от ремней, выпускной системы и острых кромок.
Временная дополнительная перемычка допустима только как диагностический приём с подходящим сечением и безопасным подключением. Она не заменяет ремонт штатной цепи. Если при её установке стартер начинает работать увереннее, основной массовый путь всё равно измеряют по участкам и устраняют найденный дефект.
Контроль после ремонта и частые ошибки
После очистки или замены провода повторяют измерение в тех же условиях: с тем же аккумулятором, температурой и нагрузкой. Затем проверяют запуск, отсутствие нагрева соединений и стабильность бортового напряжения. Отдельно проводят проверку генератора и напряжения зарядки, потому что исправная стартерная цепь не подтверждает правильную работу системы зарядки.
- Не делайте вывод только по напряжению покоя батареи.
- Не прокалывайте изоляцию без необходимости: отверстие становится входом для влаги.
- Не затягивайте клеммы чрезмерно и не устанавливайте случайные саморезы.
- Не заменяйте толстый штатный кабель проводом меньшего сечения.
- Не стирайте ошибки до сохранения кодов и стоп-кадров.
Грамотная проверка падения напряжения показывает не просто наличие питания, а качество силовой цепи под реальной нагрузкой. Запишите точки измерения и результаты до и после ремонта. Если доступ к стартеру опасен, нет схемы или провод сильно нагревается, прекратите запуск и обратитесь к автоэлектрику: короткое замыкание в этой цепи связано с большим током и риском повреждения проводки.
