Датчик положения коленвала сообщает блоку управления частоту вращения и положение вала, позволяя синхронизировать зажигание и впрыск. Если импульсы пропадают, двигатель долго прокручивается стартером, внезапно глохнет либо не запускается. Но похожие признаки дают неисправности питания, топливного насоса и зажигания. Поэтому датчик положения коленвала корейского автомобиля проверяют последовательно, а не меняют только по коду ошибки.
Какие симптомы связаны с датчиком коленвала
При полном отказе стартер вращает двигатель, но блок управления не видит обороты. Плавающая неисправность способна остановить мотор после прогрева, а после остывания снова разрешить запуск. Возможны рывки, потеря тяги и индикатор неисправности.
- в параметрах сканера при прокрутке отображается нулевая частота вращения;
- в памяти присутствуют коды цепи или диапазона сигнала датчика коленвала;
- двигатель глохнет на кочках либо при изменении температуры;
- на проводке заметны потёртости, следы масла, влаги или ремонта;
- неисправность возникает после работ рядом со стартером, коробкой или шкивом.
Ни один пункт по отдельности не является приговором детали. Если мотор останавливается только без нагрузки, сначала полезно изучить причины остановки двигателя на холостом ходу: загрязнённый дроссель, подсос воздуха или неверная топливная смесь могут давать очень похожую картину.
С чего начать безопасную диагностику
Автомобиль ставят на ровную площадку, включают стояночный тормоз и выключают зажигание перед осмотром разъёмов. Возле шкивов, ремней и вентилятора соблюдают осторожность. Для доступа снизу используют подъёмник или надёжные опоры, но не один домкрат.
Сначала проверяют состояние аккумулятора, скорость прокрутки стартера и основные предохранители. Слишком низкое напряжение способно одновременно снизить обороты стартера и вызвать ошибочные коды нескольких датчиков. Затем считывают все ошибки и стоп-кадры, записывают их до очистки памяти. Сопутствующие ошибки питания или связи помогают увидеть общую причину.

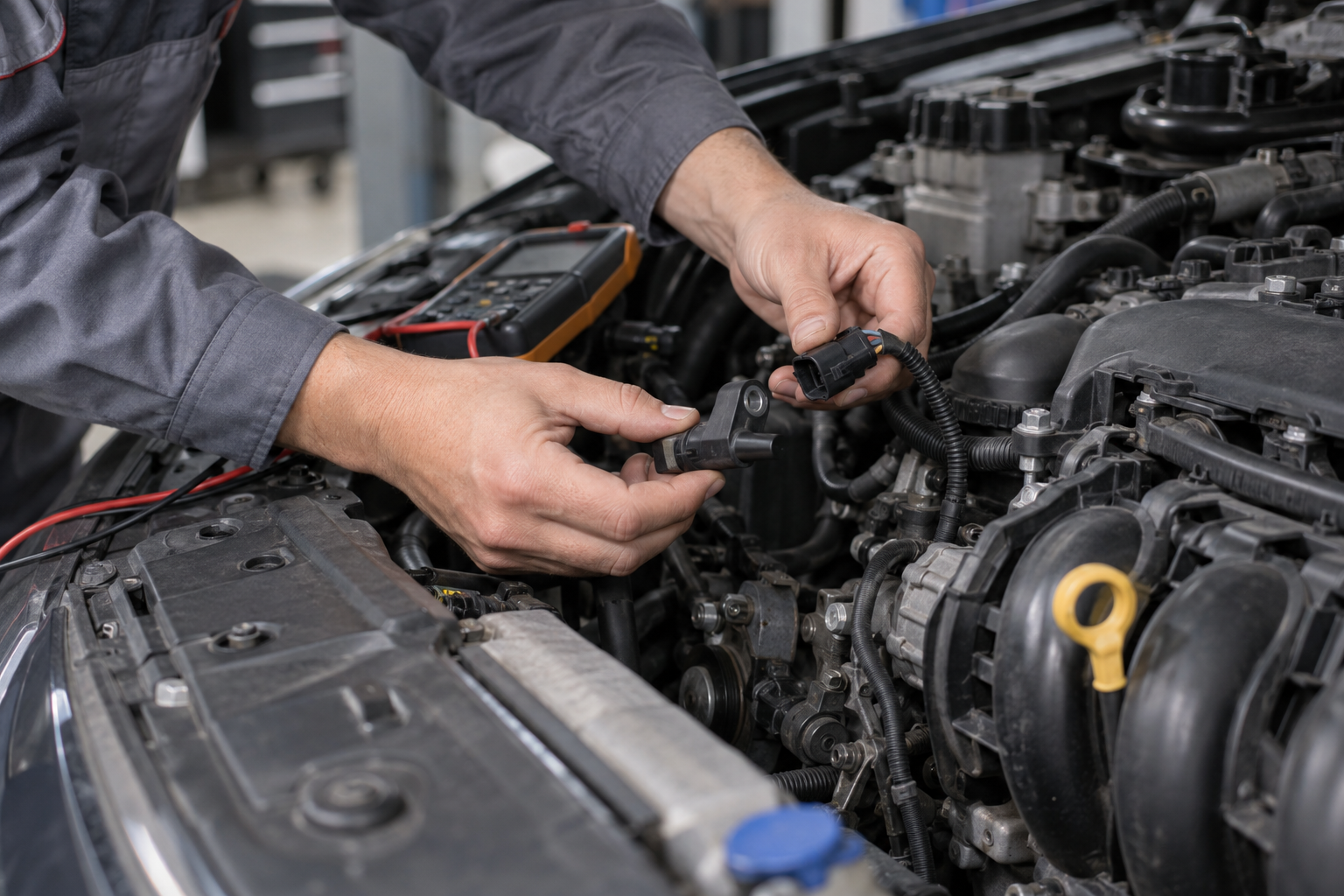

Осмотр разъёма и проводки
Расположение датчика зависит от двигателя: он может находиться у маховика, блока цилиндров или шкива коленвала. Точное место и трассу жгута уточняют по схеме конкретной модификации. Разъём должен защёлкиваться без люфта, контакты — оставаться сухими и ровными. Зелёный налёт, масло внутри, отступивший контакт или натёртая изоляция требуют ремонта до проверки нового датчика.
Провод не должен касаться выпускного коллектора, привода и острых кромок. Целостность цепи проверяют мультиметром при отключённом питании и по заводской схеме, чтобы не повредить блок управления.

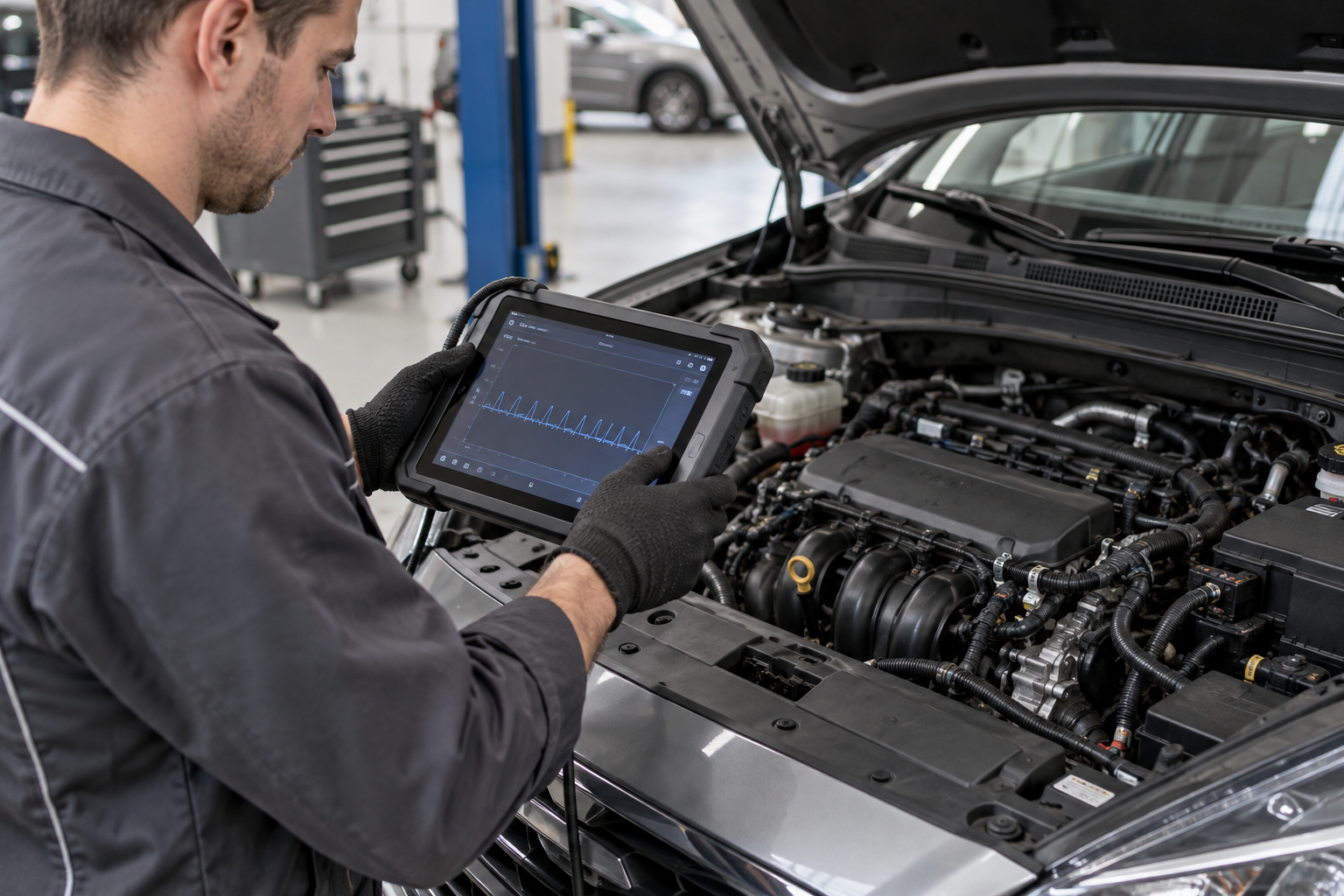

Что показывает диагностический сканер
Главный быстрый параметр — обороты при прокрутке. Нулевое значение при исправном стартере указывает на отсутствие сигнала, но не доказывает поломку датчика: причиной остаются разъём, проводка, питание и задающий диск. Нестабильные обороты сопоставляют со сбоем запуска и кодами.
анализ топливных коррекций по OBD-II помогает отделить нарушение синхронизации от проблем смеси. Эти данные не заменяют проверку импульсов, но сужают круг причин.

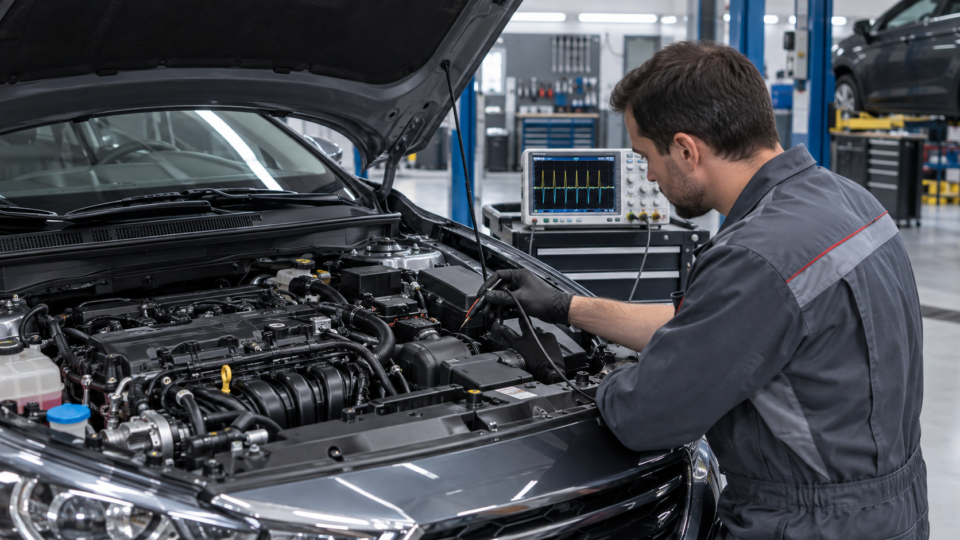

Проверка мультиметром и осциллографом
Тип датчика определяют по каталогу и схеме. Индуктивный элемент обычно формирует переменное напряжение, а датчик Холла получает питание и выдаёт цифровой сигнал. Универсального значения сопротивления для всех моторов нет. Измерение по случайной норме из интернета может привести к ошибочному выводу, поэтому используют спецификацию именно для двигателя и контактов текущего разъёма.
Осциллограф показывает форму импульсов, пропуски и помехи. Сигнал сравнивают с эталоном производителя. Выпадение вызывают также повреждение задающего диска, неверный зазор или стружка. Контрольную лампу не применяют: её ток способен повредить электронный выход.
Замена датчика и контроль результата
Деталь подбирают по VIN, коду двигателя и оригинальному номеру. Одинаковый корпус не гарантирует совпадение длины чувствительной части, распиновки и характеристики сигнала. Перед установкой очищают посадочное место, проверяют уплотнение и отсутствие посторонних частиц. Крепёж затягивают установленным моментом: перекос корпуса или сорванная резьба изменят зазор и создадут новую неисправность.
- После ремонта закрепите жгут штатными фиксаторами вдали от нагрева и вращения.
- Очистите коды только после сохранения исходных данных.
- Проверьте запуск холодного и прогретого двигателя.
- Убедитесь, что обороты в потоке данных отображаются без провалов.
- Повторно считайте память после контрольной поездки.
Если ошибка возвращается, повторная замена датчика без измерений не поможет. Нужно проверить питание, массу, провод сигнала, задающий диск и вход блока управления. Такой порядок позволяет найти реальную причину отказа, избежать лишних покупок и восстановить надёжный запуск двигателя.
