Обогрев заднего стекла помогает быстро восстановить обзор в дождь, снег и мороз. Если после нажатия кнопки запотевание остаётся на всём стекле или очищаются только отдельные полосы, причина может находиться в предохранителе, реле, контактах, проводке либо токопроводящих нитях. Диагностику обогрева заднего стекла корейского автомобиля проводят последовательно: сначала подтверждают симптом, затем проверяют питание и только после этого ищут точное место обрыва.
Как устроен обогрев заднего стекла
На внутреннюю поверхность стекла нанесены тонкие горизонтальные дорожки. По краям они соединяются с широкими шинами, к которым подходят питание и масса. При прохождении тока дорожки нагреваются и испаряют влагу. В цепь также входят предохранитель, реле или электронный силовой модуль, кнопка управления и блок кузовной электроники. На некоторых моделях таймер автоматически отключает систему через несколько минут.
Симптомы и вероятные причины неисправности
- Стекло не очищается полностью. Возможны перегоревший предохранитель, неисправное реле, отсутствие питания или плохая масса.
- Не греют отдельные полосы. Чаще всего повреждены конкретные токопроводящие нити.
- Обогрев работает с перебоями. Проверяют боковые клеммы, разъёмы крышки багажника и переходный жгут.
- Предохранитель снова перегорает. В цепи вероятно короткое замыкание; ставить элемент большего номинала запрещено.
Если одновременно отказали другие потребители салона, полезно изучить диагностику подогрева сидений и проводки: общий принцип поиска питания, массы и плохого контакта одинаков, хотя разъёмы и номиналы различаются.
Безопасная подготовка к проверке
Автомобиль ставят на ровной площадке, стекло очищают мягкой салфеткой и обеспечивают вентиляцию салона. Нити расположены со стороны салона, поэтому их нельзя тереть абразивом, скребком или жёсткой щёткой. При работе мультиметром щуп не должен царапать дорожку. Разъёмы отсоединяют только при выключенном зажигании, если заводская процедура не требует измерения под нагрузкой.
Проверка предохранителя, реле и команды включения
Сначала находят предохранитель по схеме автомобиля. Его осматривают и проверяют мультиметром, потому что микротрещина перемычки бывает незаметна. Перегоревший элемент заменяют только предохранителем того же типа и номинала. Если новый сразу выходит из строя, дальнейшее включение прекращают и ищут замыкание в проводке, клеммах или самом стекле.
Затем включают систему по инструкции и фиксируют реакцию индикатора. Когда появляются другие предупреждения, поможет проверку сигналов на панели приборов. Щелчок реле не доказывает исправность его силовых контактов.

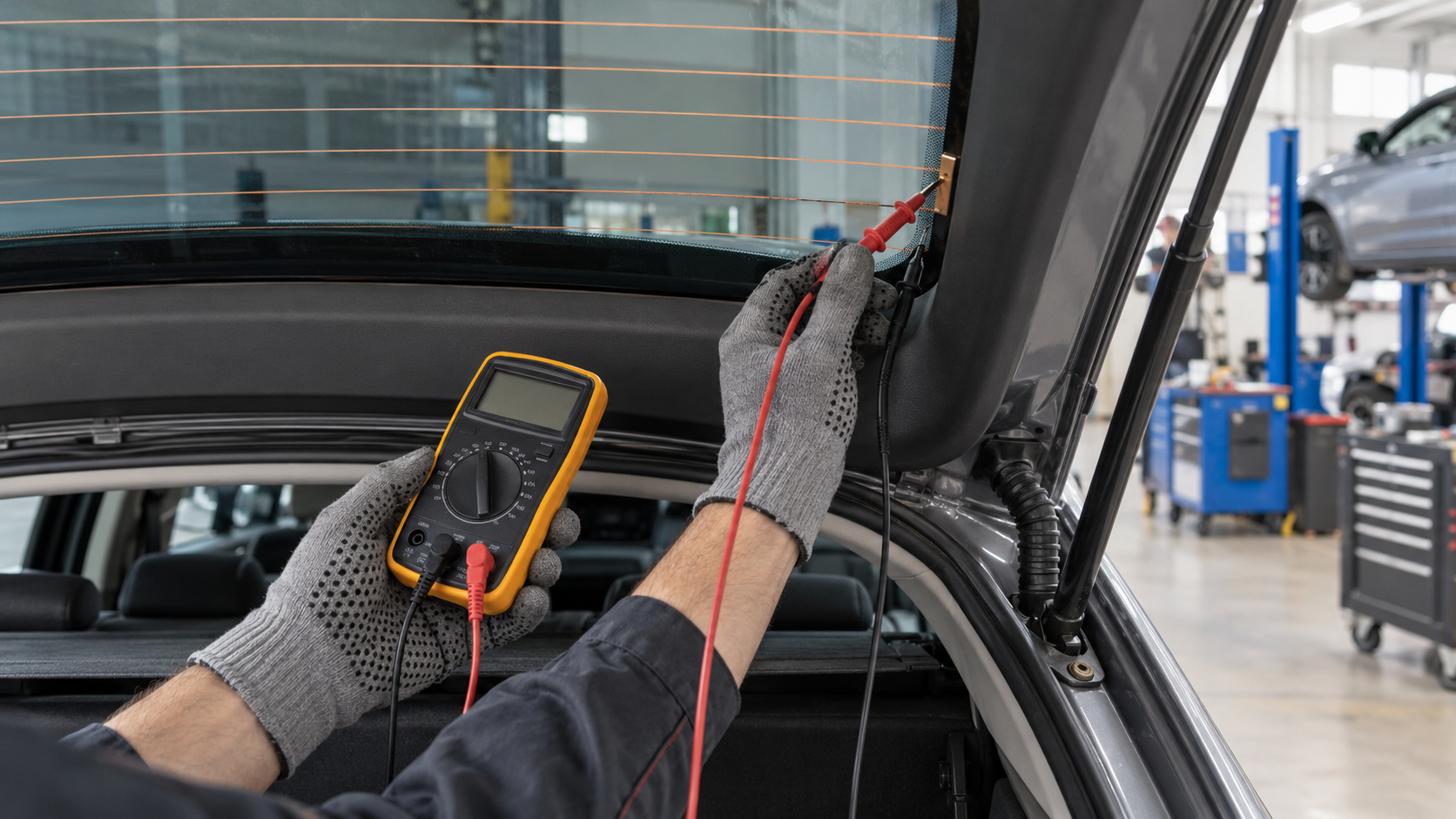

Как измерить питание на стекле
При включённой системе измеряют напряжение между питающей шиной и надёжной массой, затем проверяют падение напряжения на массовой стороне. Точные контрольные значения берут из электрической схемы и руководства. Наличие напряжения без нагрузки ещё не гарантирует хороший контакт: окисленный разъём способен показывать норму мультиметром, но заметно просаживаться при работе нагревателя.
Обе боковые клеммы должны держаться прочно, без налёта и следов перегрева. Отломившийся вывод нельзя припаивать мощным паяльником прямо на холодное стекло: локальный нагрев создаёт риск трещины.
Поиск обрыва токопроводящей нити
Если часть полос нагревается, неисправность ищут на отдельных нитях. Стекло рассматривают под боковым светом: царапина от груза или неаккуратной очистки часто пересекает несколько дорожек. При электрической проверке одним щупом осторожно проходят вдоль нити. Резкое изменение показания указывает на обрыв. Прокалывать покрытие или замыкать соседние дорожки нельзя.

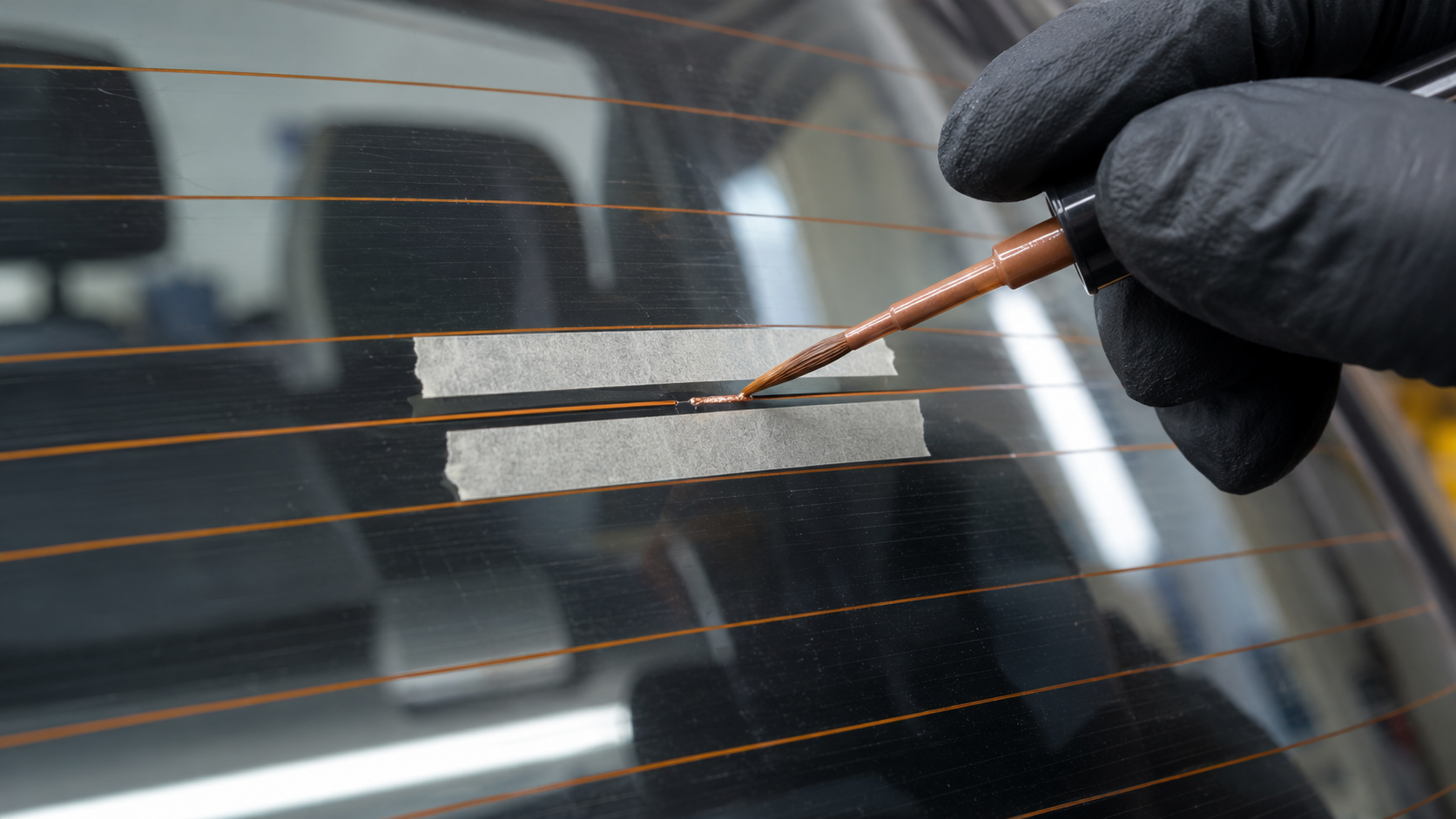

Ремонт нити токопроводящим составом
Небольшой одиночный разрыв допускается восстановить специальным набором для нитей обогрева. Поверхность обезжиривают средством, безопасным для стекла и покрытия, полностью высушивают, а по краям дорожки наклеивают две полосы малярной ленты. Состав наносят тонко, перекрывая целую часть нити с обеих сторон дефекта. Толстый наплыв не улучшает контакт и выглядит хуже.
Состав выдерживают до полного отверждения. Раньше времени включать обогрев или мыть стекло нельзя. Если повреждены широкая шина, несколько участков или боковой контакт, нужен специалист по автостёклам.
Контроль после ремонта и профилактика
Исправная система очищает стекло равномерно, без запаха нагретого пластика. Разъёмы не должны нагреваться, а таймер обязан снять питание. Если обогрев остаётся включённым, нужна проверка управления.
Стекло очищают мягкой микрофиброй вдоль нитей. На дорожки не клеят держатели, а багаж не должен касаться стекла. Проверка от предохранителя к клеммам и нитям находит причину отказа без случайной замены блоков.
