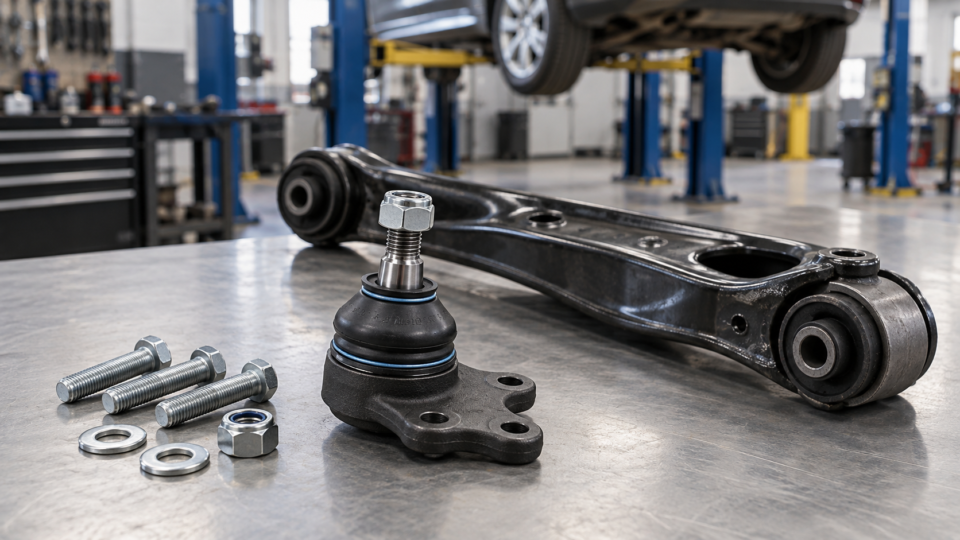

Шаровая опора соединяет рычаг подвески с поворотным кулаком и позволяет колесу одновременно поворачиваться и перемещаться вверх-вниз. Изношенный шарнир вызывает стук, ухудшает точность управления и способен стать причиной опасного разъединения деталей. Однако выбирать замену только по модели автомобиля нельзя: на одной модели встречаются разные рычаги, диаметры пальца и способы крепления. Надёжный подбор шаровой опоры для корейского автомобиля начинается с VIN, кода шасси и проверки конструкции установленного узла.
Какие параметры шаровой опоры нужно сверить
Сначала определяют, является ли опора отдельной деталью или поставляется вместе с рычагом. Съёмный шарнир может крепиться болтами, стопорным кольцом либо запрессовываться в посадочное место. Внешне похожие изделия различаются высотой и конусом пальца, диаметром корпуса, расположением отверстий и глубиной установки. Даже небольшое несоответствие мешает правильной затяжке и меняет геометрию соединения.
- Каталожный номер. Его сверяют по VIN и актуальной схеме именно для нужной стороны и оси.
- Тип крепления. Проверяют число отверстий, диаметр корпуса, наличие канавки под стопорное кольцо.
- Палец. Длина резьбы, размер конуса и гайка должны соответствовать поворотному кулаку.
- Комплектность. Заранее уточняют наличие гайки, кольца, болтов и нового крепежа.
- Пыльник. Резина должна быть эластичной, целой и надёжно зафиксированной обоймами.

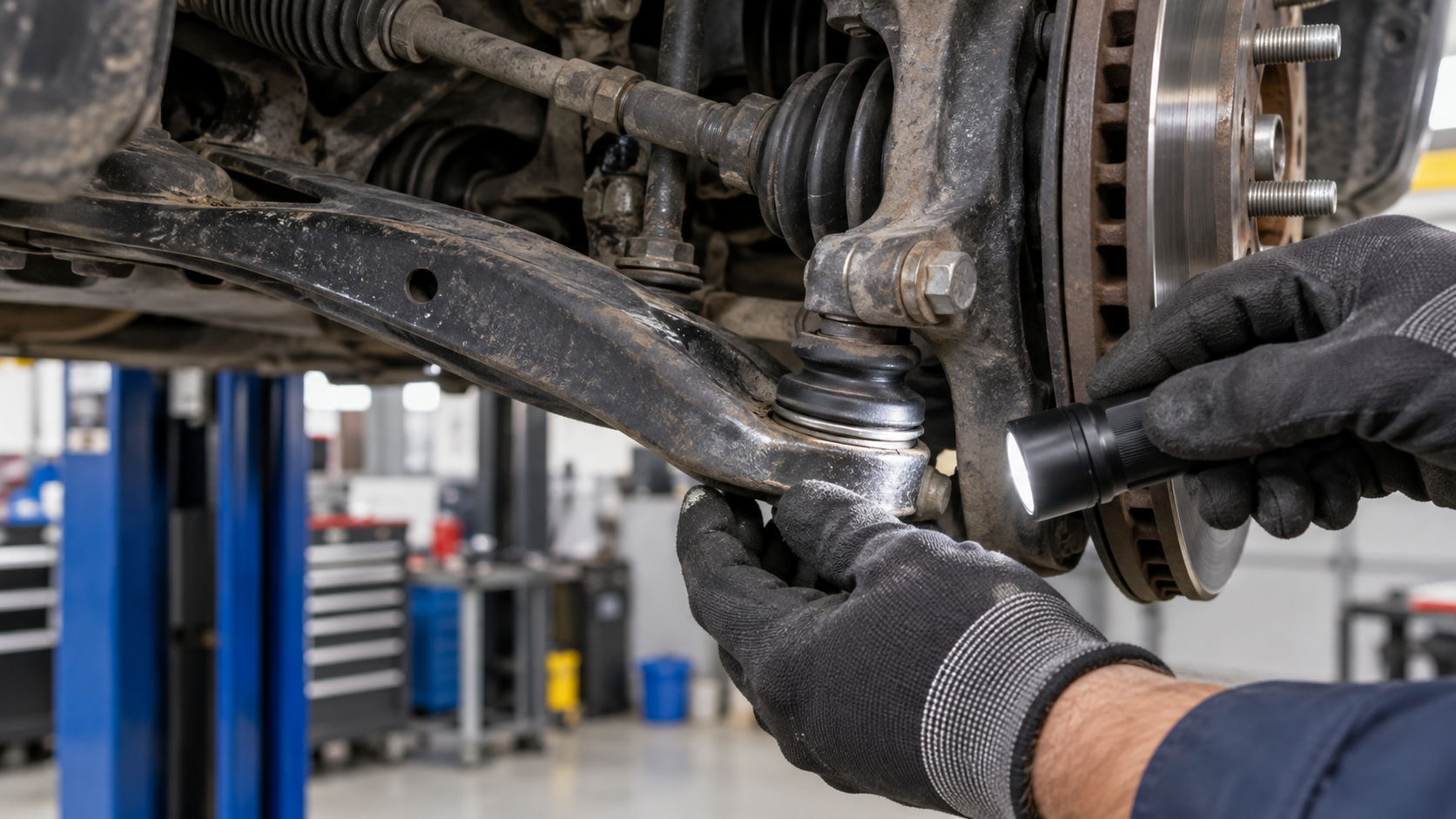

Старую деталь используют для контрольного сравнения, но не как единственный источник данных. Номер с корпуса сопоставляют с каталогом, а размеры проверяют до разборки. Полезно также выполнить проверку подвески корейского автомобиля, чтобы отделить люфт шарнира от износа сайлентблока, стойки стабилизатора или рулевого наконечника.
Подбор по VIN и конструкции подвески
В каталоге вводят полный VIN, затем уточняют модельный год, рынок поставки, двигатель и обозначение шасси. Для автомобилей переходного периода особенно важна дата производства: производитель мог изменить рычаг или кулак внутри одного модельного года. Если электронный каталог показывает несколько вариантов, проверяют ограничение по номеру кузова и примечания к комплектации.
После получения оригинального номера изучают перекрёстные номера аналогов. Совпадение только по названию модели не подтверждает применимость. Карточка качественной детали содержит размеры, схему крепления и перечень совместимых оригинальных номеров. Если шаровая меняется исключительно в сборе с рычагом, запрессовка отдельного элемента без предусмотренного посадочного места может ослабить узел. Такое решение нельзя выбирать ради экономии.
Правая и левая сторона
Симметричные шаровые часто имеют один номер, но рычаги в сборе различаются по сторонам. Перед заказом проверяют поле установки: передняя ось, нижнее положение, правая или левая сторона.

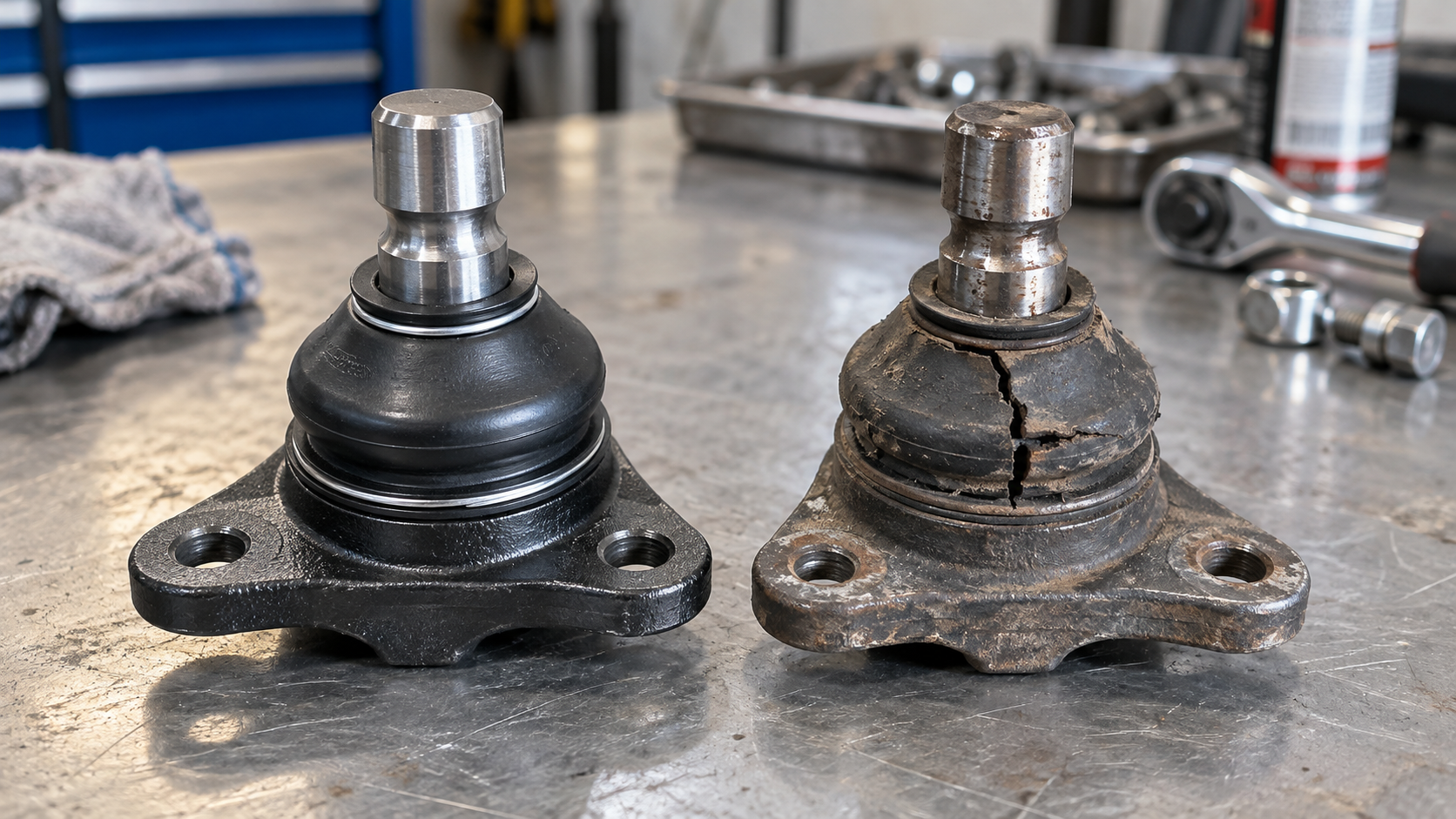

Как оценить новую деталь до установки
Маркировка должна совпадать с номером заказа. Корпус осматривают на трещины, грубые заусенцы, перекос фланца и повреждение резьбы. Палец нового шарнира перемещается с заметным равномерным усилием. Свободное падение, ступенчатый ход или закусывание требуют проверки у поставщика. Прокалывать пыльник, снимать обоймы и добавлять случайную смазку нельзя.
Материал пыльника важен не меньше металла корпуса. Складки не должны натягиваться в рабочем положении или касаться острых кромок. Если в комплекте есть крепёж, его класс прочности и размеры сверяют с инструкцией. Самоконтрящуюся гайку и растяжимые болты повторно не используют, когда производитель предписывает замену.
Установка и итоговая проверка
Автомобиль надёжно поднимают только за предусмотренные точки и устанавливают на опоры. Порядок разборки зависит от подвески, поэтому универсальные значения момента затяжки применять нельзя. Палец не удерживают инструментом за рабочую поверхность, а прессовое усилие прикладывают к предусмотренной обойме. Удары по кулаку и нагрев деталей способны повредить металл, пыльник и посадочное место.
- Сравните новую опору со снятой по всем размерам и креплениям.
- Очистите посадочное место и проверьте его на коррозию, овальность и трещины.
- Установите деталь без перекоса, используя подходящую оправку или штатный крепёж.
- Затяните соединения установленным моментом в положении, указанном в руководстве.
- Убедитесь, что пыльник не перекручен, а стопорные элементы полностью заняли свои места.
После сборки проверяют отсутствие люфта и постороннего звука, затем контролируют углы установки колёс, если разборка могла повлиять на геометрию. Гул и вибрацию не следует автоматически связывать с шаровой: для исключения соседнего узла пригодится диагностику ступичного подшипника. Правильно выбранная опора соответствует VIN, конструкции рычага, конусу пальца и комплектности. Такой алгоритм снижает риск повторной разборки и сохраняет безопасность подвески.
