Почему не срабатывает вентилятор охлаждения на Лада Калина

Старый и новый вентилятор охлаждения на Лада Калина снятые

Вентилятор охлаждения является неотъемлемой частью системы охлаждения. Он служит для создания потока воздуха, обдувающего радиатор с циркулирующей в нём охлаждающей жидкостью.

Принципиальная схема подключения вентилятора СОД на автомобиле Лада Калина

Схема включения вентилятора системы охлаждения двигателя.

Вентилятор включается в случае превышения порога заданной температуры охлаждающей жидкости. На Калине заводская настройка 101 °C. Антифриз начинает кипеть при 110 °C.

Основные причины

  • Неисправность датчика температуры охлаждающей жидкости. На Лада Калина их два. Один даёт данные на панель приборов, второй в ЭБУ автомобиля.

    Схема датчиков температуры на Лада Калина

    Схема датчиков температуры на Лада Калина.

  • Перегорание предохранителя в цепи вентилятора.
  • Неисправность электродвигателя.

    Расположение вентилятора охлаждения под капотом на Лада Калина

    У нас Калина с двигателем от Приоры (98 лошадок). Под капотом весьма тесно. На фото расположение вентилятора охлаждения под капотом.

  • Нарушение контакта в разъёмах электропроводки.

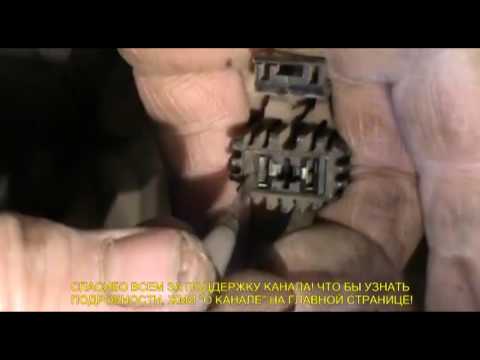

    Подгоревший контакт на колодке вентилятора системы охлаждения двигателя в Лада Калине

    Подгорание контактов на разъеме, который подключается к вентилятору. Временно устраняется подгибом пластинки контакта, затем колодку меняют на новую.

Наиболее частой поломкой является неисправность датчика температуры ввиду его сравнительно низкой надёжности. Найти причину несложно собственными силами.

Алгоритм проверки

  • Отсоединяют разъём с датчика температуры, который находится возле термостата. При отключенном датчике и включенном зажигании вентилятор охлаждения должен работать постоянно. Если вентилятор не включился, то это может быть предохранитель вентилятора или сам вентилятор.

    Разъем с проводами на датчике температуры ЭБУ около термостата в Лада Калине

    Скидываем колодку с датчика и включаем зажигание.

  • Блок реле и предохранителей вентилятора на Ладе Калина расположен под декоративной накладкой у левой ноги переднего пассажира. Блок состоит из трех реле, два из которых (1 и 3), отвечают за работу вентилятора на высокой и низкой скорости. Рядом расположен предохранитель. Предохранитель проверяют визуально (целость плавкой перемычки) или омметром, который должен показать нулевое сопротивление. Реле можно проверить, подключив прибор к клеммам контактной группы и подавая напряжение с аккумулятора на клеммы включения. Не следует вместо перегоревшего предохранителя устанавливать «жучек» из проволоки. Пожары в автомобилях не редкость. Необходимо найти причину перегорания, возможно замыкание электродвигателя или проводки. Устанавливают аналогичный предохранитель. Если все работает нормально, то все устанавливают на место, если предохранитель снова перегорает, то причина в замыкании. Номинал предохранителя – 50 А.
    Расположение блока с предохранителями и реле на вентилятор охлаждения Лада Калина

    Расположение блока.

    Схема предохранителей вентилятора охлаждения на Лада Калина

    Схема предохранителей работы вентилятора охлаждения.

  • Исправность самого вентилятора проверяют, подавая на его разъём напряжение с аккумулятора напрямую. Если он вращается и все остальные элементы исправны, то причина только в электропроводке. К счастью, это встречается довольно редко. Когда двигатель не работает даже при непосредственном подключении к аккумулятору, то выход только один – замена вентилятора. Ремонт двигателя не имеет смысла, поскольку стоимость нового не так уж и велика, а надежность отремонтированного вряд ли буде высокой.

Проверка датчика

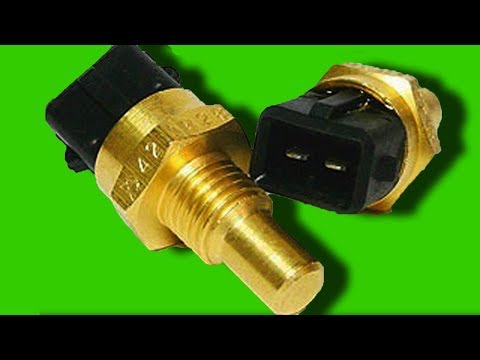

Старый датчик температуры охлаждающей жидкости с автомобиля Лада Калина

Для полной проверки датчик придется снять, что связано со сливом небольшого количества охлаждающей жидкости.

Проверить датчик можно тестером в режиме сопротивления. Щупы прибора подсоединяют к клеммам разъёма и погружают кончик датчика в горячую воду. Таблица показаний.

Температура (°C) Сопротивление (Ом)
100 177
90 241
80 332
70 467
60 667
50 973
45 1188
40 1459
35 1802

При проверке нужно проверять состояние контактов разъемов. При плохом контакте они будут перегреваться и контакт еще более ослабнет, вплоть до полного пропадания. Разъемы должны быть сухими, чистыми и без следов перегрева.
