Стандартный сигнал на ВАЗ-2110 очень слабый и его не всегда слышно в бурном потоке машин. Поэтому собственники приходят к мысли о замене данного узла.
Идеальным вариантом при этом является установка сигнала от обычной волги. Он очень громкий и слышен на дороге при любом уровне шума.

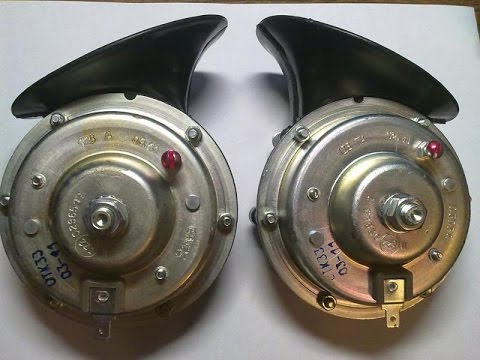

Два Волговских сигнала на борту ВАЗ-2110.
Содержание
Сложности замены сигнала
Простая замена невозможна по нескольким причинам. У автомашин различная схема подключения электрооборудования. ВАЗ-2110 предполагает подключение к сигналу двух проводов НАПРЯМУЮ: плюса и минуса. Волговский сигнал работает несколько иначе. Используется только плюсовой провод, потому что масса закрепляется к корпусу авто.
Также сигнал от Волги в десятку подключается при помощи четырёх контактного реле из-за наличия большого тока и управляющий провод здесь минусовой.
Простая схема.
Рассмотрим, как монтаж выглядит на практике.
Самодельный кронштейн.
Подключение сигнала от ВОЛГИ
Схема подключения через реле.
Все работы достаточно трудоемки, поэтому требуется запастись терпением. Подключение проводки производим с аккумуляторной батареи, через отдельно взятый предохранитель равный значению 20 А. Реле лучше поместить в такое место, в котором была исключена возможность попадания влаги. Некоторые поступают радикально и заворачивают деталь в пакет.
Установка происходит следующим образом:
- Берем ключ на восемь и выкручиваем два болта, которые удерживают решётку. Снимаем решетку.
Посмотрите на схему!
- Демонтируем старый сигнал и собираем проводку по схеме.
Схема установки.
- Производим изоляцию, а провод прячем в гофрированный шланг, чтобы избежать перетирания.
Готовый вариант.
- Всё закручиваем и ставим решетку на место.

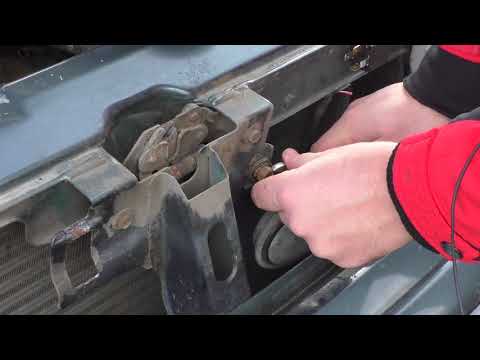

На видео ниже очень подробно!
Подключение в салоне
Предохранитель и доп. реле в монтажном блоке.
Все работы закончены. Эти способы самые простые и получили большое распространение на практике.
Краткое видео о подключении сигнала от ВОЛГИ
