Диагностируем Шевроле Нива самостоятельно – где находится диагностический разъём

Ошибка на панели приборов Нива Шевроле

Для самостоятельной диагностики Шевроле Нива необходим адаптер ELM327 и телефон на базе Андроид. Можно ещё осуществлять диагностику при помощи проводного адаптера и ноутбука. Но в этой статье мы поговорим именно про использование мобильного диагностического варианта.

Расположение разъёма диагностического разъёма на Шевроле Нива

Расположение разъёма указано стрелочкой.

Что необходимо для диагностики

Адаптер ELM327 версии 1.5 блютуз-соединение и сотовый телефон на базе Андроид

Адаптер ELM327 версии 1.5 блютуз-соединение.

Адаптер желательно брать хотя бы дороже 500 рублей. Так как более дешёвые версии идут на чипе 1.2, который не всегда может подключиться к Шевроле Нива. Зависит всё от версии ЭБУ.

Где находится диагностический разъём

В отличии от других моделей АВТОВАЗа диагностический разъём находится в удобном месте — рядом с ключом зажигания. Посмотрите фотографию снизу.

Схематичное расположение диагностического разъёма на Шевроле Нива

Стрелкой отмечен разъём в котором уже установлен адаптер.

Алгоритм диагностики

На телефоне необходим скачать и установить программу: «OpenDiag«. Она бесплатная.

OpenDiag в магазине на андроид

OpenDiag.

  1. Подключаем разъём к автомобилю.
  2. Включаем зажигание и заводим двигатель.
  3. Включаем программу OpenDiag. Программа попросит разрешение на блютуз подключение, разрешите ей это сделать.
  4. Если Вам повезёт, то программа автоматически определит версию вашего ЭБУ. Если высветится сообщение о том, что не удалось подключиться, то необходимо выбрать тип ЭБУ вручную.
    Ошибка подключения OpenDiag при отсутствии соединения с ЭБУ

    Сообщение об ошибке.

    Выбор блока ЭБУ в программе OpenDiag

    Подчёркнуто что нажать.

  5. На редакционной Шевроле Нива 2004 года выпуска установлен ЭБУ BOSCH.

    Выбор блока ЭБУ Bosch MP7.0 E2 в OPENDIAG

    Bosch MP7.0 E2

  6. На вкладке ошибки можно посмотреть соответственно ошибки, которые записаны в ЭБУ.

    Пункт ошибки в программе OpenDiag

    Выберите пункт «ошибки».

Как узнать версию ЭБУ

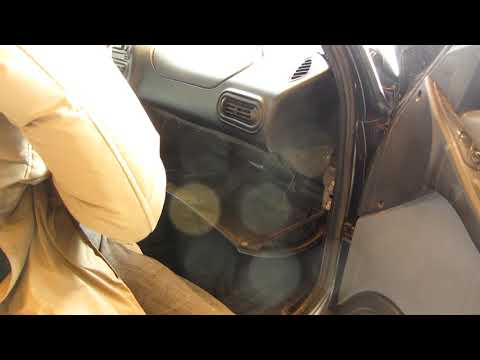

Если вы не знаете какой у Вас ЭБУ, есть конечно вариант снять бардачок, и прочитать маркировку.
