Где находится реле стеклоподъёмников на ВАЗ-2110

Автомобиль: ВАЗ-2110.
Спрашивает: Саня.
Суть вопроса: где искать реле стеклоподъёмников ВАЗ-2110, подъёмники работают через раз?

Всем привет. Все стеклоподъёмники работают через раз. То есть завожу автомобиль, и ни один не работает. Глушу, завожу ещё раз, и стеклоподъёмники работают. У меня стеклоподъёмники пашут от зажигания.

1. Если бы предохранитель, то они бы вообще не работали никогда?
2. Есть ли на ВАЗ-2110 защитное реле, быть может оно залипает?

The following two tabs change content below.

• Об эксперте:

Пётр Волгоградский

Я главный редактор сайта. В нашей редакции: Хёндай Акцент, Хёндай Солярис, Хёндай Санта ФЕ (турбо-дизель 2015 года). У меня сейчас Лада Калина ЛЮКС (98 лошадей). Фанат автомобилей, владел и лево и праворульными авто. Роботы, вариаторы, механика. Не было только DSG. Но скоро будет.

Реле стеклоподъёмников на ВАЗ-2110

Если у вас установлены заводские стеклоподъёмники, то реле находится в монтажном блоке за рулевой колонкой.

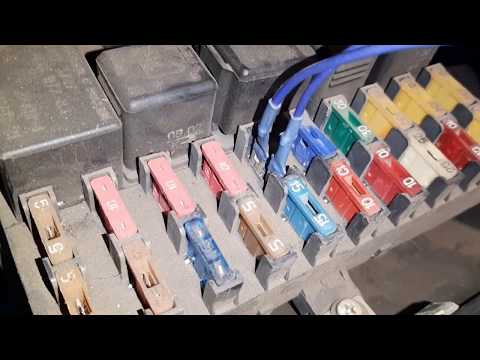

Расположение блока предохранителей.

Само реле находится вдали. Самое верхнее левое реле.

Реле обозначено красной стрелкой. (8 клапанов)

902.3747-11 (30А) — маркировка реле. Взаимозаменяемо с реле стартера. Оно находится справа от реле стеклоподъёмников, в самом верху.

Эти два реле взаимозаменяемы. Реле стартера можно использовать для проверки.

Маркировка реле.

Предохранитель стеклоподъёмников расположен там же в монтажном блоке. Его номер F5.

Показываю пальцем на предохранитель.

Предохранитель стеклоподъёмников отмечен стрелочкой.

Номинал предохранителя 25А. У нас установлен 30А.

Стеклоподъёмники работают через раз

На ваш вопрос есть несколько вариантов ответа.

1. Реле подклинивает. На отечественных автомобилях распространённый случай. Например, на холостых могут плохо гореть «лампы поворотников» — это из-за плохого реле поворотников. Попробуйте завести автомобиль, дать газу и нажать на кнопку. Можно постучать по реле. Или проверить заменив его аналогичным, например, реле стартера.


   Стучим по реле для проверки.

2. Оплавилось место предохранителя в монтажном блоке. Так как моторчик стеклоподъёмника потребляет много тока — вполне может произойти. Часто тросик трапеции растягивается и моторчику необходимо больше энергии, место рядом с предохранителем плавится.


   Оплавилось посадочное место предохранителя.

3. Повреждение проводки, окисление контактов. Автомобили уже давно не новые, возможен обрыв или коротыш. Здесь без мультиметра не обойтись. Для начала проверьте есть ли питание на кнопке стеклоподъёмника, затем на предохранителе, затем на реле.
