Автомобиль: ВАЗ-2110.
Спрашивает: Серёга.
Суть вопроса: где искать массу панели приборов, на кочках моргает?
Всем привет владельцам этих шайтан машин. Стал замечать что на кочках панель приборов стала моргать. Иногда утром на холодную, пока греется и обороты высокие как-будто в пол-накала горит. Думаю что на этом «чуде» сгнила за столько лет масса. Что-то мне подсказывает, что её «запхали» куда-нибудь в «очень удобное место».
Где искать массу панели приборов на ВАЗ-2110 8 клапанов, 2007 год?
Содержание
Масса панели приборов на ВАЗ-2110
Схема «массы» в салоне.
Масса на ВАЗ-2110 в салоне имеется в трёх местах. Которая даёт питание на «переднюю часть». В вашем случае скорее всего плохой контакт на массе блока предохранителей.
Масса панели приборов и монтажного блока.
Искать там.
Масса «под бородой»
Также имеется масса на дополнительные элементы электрики. Эта прикуриватель, обогревы, БК и прочие. Находится она под бородой. Для доступа у ней необходимо открутить заглушку.
Масса под бородой. Видно не снимая кожуха.
Масса дополнительного монтажного блока
Масса дополнительного монтажного блока.
Для доступа к блоку потребуется снять заглушку. Она крепится на саморезах.
Демонтаж заглушки для доступа к блоку.
Предохранитель панели приборов расположен в монтажном блоке.
Предохранитель панели приборов в машине редакции.
Подробно о предохранителе мы писали в материале: Какой предохранитель отвечает за панель приборов на ВАЗ-2110.

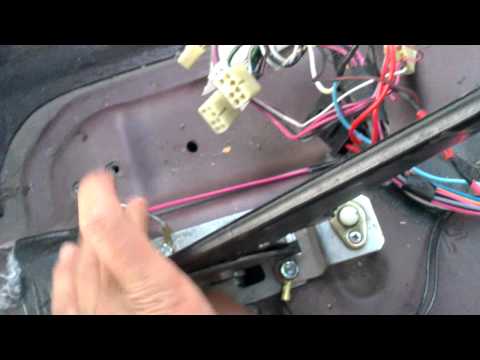

Видео о проводах массы на ВАЗ-2110 (ВАЗ-2111, ВАЗ-2112)
У нас сегодня произошло аналогичное. Панель приборов просто не включилась, когда автомобиль завёлся. Нашли что окислился контакт на монтажном блоке. Подчистили и затянули его. Он был весь в окислении таком зелёном!
