Где находится реле генератора на ВАЗ-2110

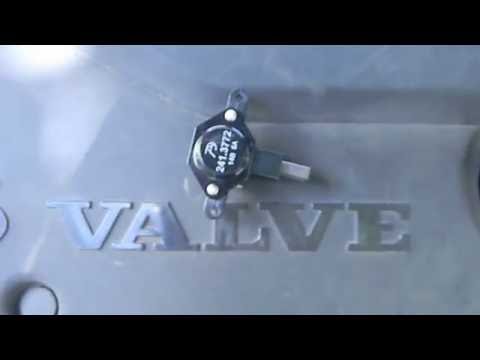

Реле генератора вблизи на ВАЗ-2110

Автомобиль: ВАЗ-2110.
Спрашивает: n/a.
Суть вопроса: перегорают лампы постоянно, сказали чудит реле регулятор напряжения?


ВАЗ-2110 8 клапанная 1.6. Стали перегорать лампы ближнего света. Почти сразу. Завёлся, включил — они светятся. К концу поездки уже обе не работают. Знакомый сказал что это реле генератора, и там стёрлась одна щётка. И генератор периодически даёт больше 20 вольт в сеть, вот лампы и горят.

Я вышел, воткнул новую лампу, нажал на газ, подняв обороты до 4000, лампа перегорела.

Где искать реле генератора на 8-ми клапанной ВАЗ-2110?


Расположение реле генератора на ВАЗ-2110

Реле генератора находится в самом генераторе. На 8-ми клапанном двигателе замена простая, так как много свободного места.

Расположение реле регулятора под капотом ВАЗ-2110

Расположение реле регулятора.

Генератор на ВАз-2110 крышка вид сверху

Вот видно сам генератор.

Алгоритм замены

  1. Снять минусовую клемму с аккумулятора.

    Демонтаж клеммы с АКБ ВАЗ-2110

    Снятие клеммы.

  2. Снять клемму с генератора.
  3. Необходимо открутить гайку на силовых проводах (ключ на 10).
  4. Если у вас там не ковырялись «отечественные инженеры», то должно быть так: болтшайба гровернаяшайба обычная.

    Гайки и шайбы крепления проводов к генератору на ВАЗ-2110

    Вот такой набор.

  5. Открутите 3 болта крепления крышки обычной крестовой отвёрткой.

    Три болта крепления верней крышки генератора на ВАЗ-2110

    Болты обведены кружочком.

  6. Снимите крышку генератора, просто вытащите её в бок.
  7. Открутите два болта крепления реле генератора.

    Крепление реле регулятора на ВАЗ-2110 вблизи

    Реле регулятор держится на двух гайках.

  8. Установите новое реле генератора и затяните два болта крепления.

    Новое реле регулятор напряжения на ВАЗ-2110

    Новое реле на месте.

  9. Оденьте назад крышку.
  10. Закрутите силовые провода к крышке.
Защитный колпачок проводов на генератора ВАЗ-2110

У нас уже нет защитного колпачка, будем исправлять.

Регулятор напряжения трехуровневый

Реле регулятор довольно часто выходит из строя. А раньше было очень много «контрафактных» запчастей. Поэтому дополнительно устанавливали трёхуровневый регулятор напряжения. На нашей редакционной машине установлено как раз такое реле.

Принцип работы Трехуровневого регулятора напряжения

Принцип работы реле.

Если у Вас случится аналогичная проблема, то это будет дополнительной защитой от перезаряда. Когда основное реле не работает, то в момент когда у вас большие обороты, напряжение в сети может быть больше 20 Вольт.

Установка трехуровневого регулятора напряжения на ВАЗ-2110

Мы выбрали местом установки — рядом с воздушным фильтром.

Если надо ехать, то едете 40-50 км/час на пятой передаче, с включённой печкой и лампами, и музыкой. Старайтесь избегать резких перегазовок, чтобы не было скачков напряжения. Трогайтесь на второй скорости.

Работа трёхуровневого реле напряжения

Верхний предел напряжения с трёхуровневым регулятором на ВАЗ-2110

Верхний предел.

Нижний предел напряжения с трёхуровневым регулятором на ВАЗ-2110

Нижний предел.

Видео о замене регуляторе напряжения
