Меняем топливный фильтр на Лада Калина с 8-ми клапанным двигателем

Топливный фильтр на Лада Калина вблизи под днищем

При засорении топливной системы, как минимум нарушается система подачи бензина в камеры сгорания, что становится причинами:

  • плохой тяги,
  • нестабильного холостого хода (не путайте с проблемами датчика холостого хода),
  • нестабильной работой ДВС в целом.

В результате это отобразится на управляемости и неисправности других элементов: форсунок, клапанов, зажигания.

Расположение топливного фильтра

Система подачи топлива на Лада Калина предусматривает 2 этапа очистки: грубая и тонкая. Каждый из них в ходе эксплуатации автомобиля засоряется и требует замены на новый.

  • Один находится в бензобаке, установлен на всасывающий патрубок бензонасоса, удерживает частицы размером 80-100 микрон.
    Схематическое обозначение места бензонасоса на Лада Калина

    Расположение топливного фильтра в бензонасосе. На схеме обозначено место бензонасоса.

  • Второй – рядом с топливным баком, в нише, под днищем машины, способен удерживать соринки в 15-50 микрон.

Все фильтрующие элементы взаимозаменяемы, вне зависимости от модификации автомобиля.

Когда менять

Согласно регламенту производителя, заменой топливных фильтров на Калине рекомендуется заниматься каждые 30 000 км. пробега. Меньший интервал техобслуживания может быть выбран в зависимости от условий эксплуатации авто.

Алгоритм замены

Прежде всего следует «стравить» давление внутри топливной системы. Сделать это можно несколькими способами, самым простым из которых является следующий:

  1. Открыть крышку предохранителей рядом с коробкой передач. Не путайте с реле бензонасоса (оно находится в другом месте), нам нужен именно предохранитель на 15 А.
  2. Вынуть предохранитель.
    Расположение предохранителя бензонасоса на Лада Калина

    Стрелочкой отмечен нужный нам предохранитель.

  3. Завести автомобиль.
  4. Дождаться, когда он заглохнет из-за нехватки топлива.
  5. Снова попробовать завести автомобиль. Скорее всего он чихнёт пару раз и не заведётся.

На этом можно считать что давления в шлангах от топливного насоса к форсункам — отсутствует.

Замена фильтра грубой очистки

  1. Откинуть задний диван автомобиля, обеспечив доступ к технологическому лючку бензонасоса.
    Демонтаж заднего дивана на Лада Калина

    Расположение бензонасоса.

  2. Крестообразной отвёрткой отвернуть 4 винта.
    Винты крепления крышки на отсеке бензонасоса в салоне Лада Калина

    Поднимаем коврик и откручиваем винты на крышке.

  3. Удалить крышку.
    Пыль на бензонасосе под задним сидением автомобиля Лада Калина

    Очищаем поверхности от пыли и загрязнений.

  4. Отсоединить «минусовую» клемму.
    Снятие клеммы с колодки бензонасоса в седане Лада Калина

    Нажав на пластиковый фиксатор, отщелкиваем клеммную колодку.

  5. Отсоединить фишку «плюсового» разъёма.
  6. Сдавить пластиковый фиксатор и снять патрубок со щтуцера насоса.
  7. Второй патрубок снимается после отгибания металлической скобы.
    Снятые патрубки на бензонасосе 8-клапанной Лада Калине

    Вид на бензонасос – патрубки сняты.

  8. Воспользовавшись небольшим зубилом и молотком, лёгкими ударными движениями снять стопорное кольцо, удерживающее бензонасос (против часовой стрелки).
    Демонтаж запорного кольца с люка бензобака в Лада Калине

    Вид на бензонасос – стопорное кольцо снято.

  9. Аккуратно извлечь насос из бака наклоняя его в сторону, в противном случае есть вероятность повреждения поплавка уровня топлива.
    Отверстие в топливном баке автомобиля Лада Калина со снятым бензонасосом

    Вид на топливный бак – бензонасос снят.

  10. Закрыть отверстие чистой салфеткой (это позволит избежать попадания внутрь случайного мусора).
    Топливный насос из автомобиля Лада Калина на старой газете

    Располагаем бензонасос на чистой поверхности и приступаем к разборке.

  11. Отсоединить фишку внутреннего разъёма.
  12. Извлечь из стакана путём сведения 4 пластмассовых защёлок.
  13. Топливный фильтр грубой очистки насажен на штуцер всасывания. Потянув вверх, снять и установить на его место новый.
    Замена фильтра грубой очистки в бензонасосе автомобиля Лада Калина

    Снимаем старую сетку с насоса.

  14. Сборка осуществляется в порядке обратном снятию.

Характерный щелчок при установке фильтра грубой очистки означает, что деталь установлена правильно.

Замена фильтра тонкой очистки

Выполнять замену фильтра тонкой очистки удобнее всего из смотровой ямы, на эстакаде или подъёмнике.

  1. Отсоединить 2 топливных шланга.
    Расположение шлангов топливного фильтра на Лада Калина

    Шланги топливного фильтра отмечены стрелочкой.

  2. Ключом на 10 отвернуть болт крепления фильтра.
  3. Отогнуть крепёжный хомут и извлечь «бочонок».
  4. Старый устанавливается в порядке обратном снятию.
    Правильное расположение фильтра тонкой очистки под днищем Лада калина

    Стрелка на корпусе нового фильтра должна быть направлена по ходу движения топлива от бака к двигателю.

Перед первым запуском после замены любого из фильтров несколько раз включить зажигание, не приводя стартер в движение. Тем самым вы нагнетаете в пустую топливную систему бензин, создавая давление необходимое для запуска двигателя.

Симптомы необходимости замены

  1. Снижение чувствительности при нажатии на педаль газа. Возникает ощущение, что автомобиль что-то держит. Динамика может появляться, но происходит это периодически.
  2. Плавающие обороты двигателя на холостом ходу.
  3. При сильно забитом фильтре машина может глохнуть на нейтральной передаче.
  4. Возникновение периодических провалов.
  5. Увеличение расхода топлива.

Принцип фильтрования топлива Ладе Калине достался «по наследству» от «десятого» семейства. Этот принцип позволяет выполнить работы по замене элементов самостоятельно.

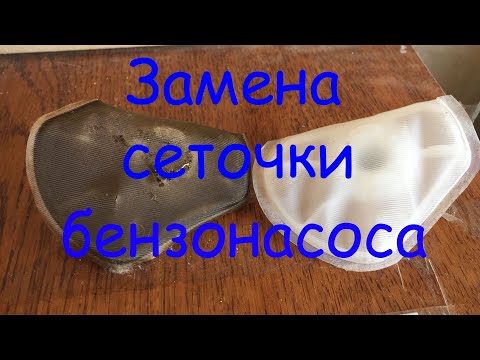

Сравнение старой и новой сетки бензонасоса от универсала Лада Калина

На фото видно, насколько сильно может быть загрязнена сетка топливного насоса.
